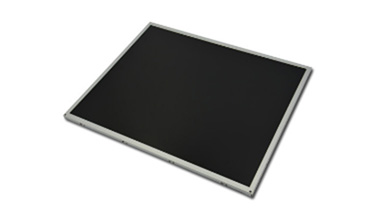

一、京東方液晶模組TV101WUM-NS0 應用特征
基本信息: | 品牌 | 型號 | 屏幕類型 | 其它名稱 |
友達 | TV101WUM-NS0 | a-Si TFT-LCD , 液晶模組 | TV101WUM-NS0 | |
最大額定: | RoHS | 工作溫度 | 存儲溫度 | 抗振能力 |
RoHS | -10 ~ 60 °C | -30 ~ 70 °C | - | |
適用于: | 工業 | |||
典型特征: | 表面霧面,廣視角,肖像模式,白光LED背光 | |||
二、京東方10.1寸液晶模組TV101WUM-NS0結構特征
屏幕尺寸: | 10.1吋 | |||
像素特征: | 分辨率 | 像素配置 | 點間距 | 像素間距 |
1200(RGB)×1920 , WUXGA | RGB垂直條狀 | 0.0376×0.1128 (H×V) | 0.1128×0.1128 (H×V) | |
結構尺寸: | 顯示尺寸mm | 可視尺寸mm | 外觀尺寸 | 外觀厚度 |
135.36(H) × 216.576(V) | - | 142.32(H) × 227.38(V) | 1.99 (Typ.) | |
外觀特征: | 物理形狀 | 寬高比 | 風景肖像 | 外觀樣式 |
平面矩形 | 10:16 (W : H) | 風景模式 | - | |
安裝方式: | Without | |||
其他參數: | 重量 | 表面處理 | ||
110g (Typ.) | 霧面,Hard coating (3H),抗反射處理 | |||
三、京東方10.1寸液晶模組TV101WUM-NS0光學特征
基本信息: | 亮度(cd/m2) | 光學模式 | 對比度 |
450 cd/m2 (Typ.) | ADS,常黑顯示,透射式 | 900:1 (Typ.) (透射) | |
可視角度(L/R/U/D) | 最佳視角 | 響應速度 | |
85/85/85/85 (Typ.)(CR≥10) | 全視角 | 35 (Max.)(Tr+Tf) | |
色度 | Wx:0.300; Wy:0.310 | ||
色彩性能: | 色域 | 顏色數量 | 白場色度 |
71% NTSC (CIE1931) | 16.7M (8-bit) | 1.25 (Max.)(9 points) | |
四、京東方10.1寸液晶模組TV101WUM-NS0電子特征
刷新頻率: | 60Hz |
翻轉掃描: | No |
五、京東方10.1寸液晶模組TV101WUM-NS0信號詳情
信號電氣: | 輸入電流 | 40/21/17mA (Typ.)(IDD/ISP/ISN) | 輸入電壓 | 1.8/5.4/-5.4V (Typ.)(VDD/VSP/VSN) | ||
功率消耗 | 277.2/898.2mW (Typ./Max.) | 信號接口 | MIPI (4 data lanes) | |||
接口特征: | 位置 | - | 類型 | 端子 | ||
信號詳情: | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
廣瀨電機 | FH34SJ-34S-0.5SH | 0.5 mm | 34pins | 1 pcs | ||
六、京東方10.1寸液晶模組TV101WUM-NS0發光詳情
燈管特征: | 燈管類型 | WLED | 數量 | 4 strings | 位置 | 側入式光源 |
可換性 | - | 燈管形狀 | 4串 | 燈管壽命 | 15K(Min.) (Hours) | |
接口特征: | 位置 | - | 類型 | 包含在屏信號接口中 | ||
燈管驅動: | 無 | |||||
燈管電氣: | 電壓供應 | 23.4/27/27.9V (Min./Typ./Max.) | 電流供應 | 85.2mA (Typ.) | ||
功率消耗 | 1.99/2.3/2.38W (Min./Typ./Max.) | |||||
七、京東方10.1寸液晶模組TV101WUM-NS00包裝特征
包裝箱: | 數量 | 重量 | 尺寸 |
25 pcs / box | - | 375×280×290 mm (L×W×H) |
