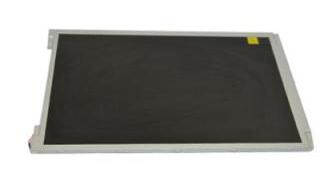

一、京東方液晶模組EV101WXM-N80 應用詳情
| 基本信息: | 品牌 | 京東方(BOE) | 型號 | EV101WXM-N80 |
| 類型 | 液晶模組 a-Si TFT-LCD | 應用產品 | 醫療影像 | |
| 對角尺寸 | 10.1” | |||
| 應用環境: | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
| RoHS | RoHS | |||
| 典型特征: | 廣視角,風景模式,白光LED背光,寬屏 | |||
二、京東方液晶模組EV101WXM-N80 結構詳情
| 像素特征: | 解析度 | 1280(RGB)×800 , WXGA | 點間距 | 0.0565×0.1695 (H×V) |
| 像素排列 | RGB垂直條狀 | 像素間距 | 0.1695×0.1695 (H×V) | |
| 結構尺寸: | 顯示區域 | 216.96(H) × 135.6(V) | 開口區域 | 219.4(H) × 138.0(V) |
| 外觀尺寸 | 233.2(H) × 152.9(V) | 外觀厚度 | 10.4 (Max.) | |
| 外觀特征: | 物理形狀 | 平面矩形 | 外觀形狀 | - |
| 寬高比 | 16:10 (H:V) | 風景肖像 | 風景模式 | |
| 安裝方式: | Side mounting holes (4 pcs) on left, right bezel | |||
| 其它參數: | 重量 | 505g (Typ.) | 表面處理 | - |
三、京東方液晶模組EV101WXM-N80 光學詳情
| 基本信息: | 顯示亮度 | 400 cd/m2 (Typ.) | 對比度 | 900:1 (Typ.) (透射) |
| 可視角度 | 85/85/85/85 (Typ.)(CR≥10) | 顯示模式 | ADS,常黑顯示,透射式 | |
| 最佳視角 | 全視角 | 響應時間 | 30 (Typ.)(Tr+Td) | |
| 色彩性能: | 白色坐標 | X:0.313; Y:0.329 | 支持顏色 | 16.7M (8-bit) |
| 色溫 | 6485K | 亮度均勻性 | 1.54/1.67 (Typ./Max.)(9 points) | |
| 1931色域: | NTSC比值 | 48% | sRGB覆蓋率 | 68% |
| Adobe RGB覆蓋率 | 51% | DCI-P3覆蓋率 | 50% | |
| Rec.2020覆蓋率 | 36% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 顯示性能 : | 室外可視性 | 否 | 透射度 | 5.4% (Typ.) |
四、京東方液晶模組EV101WXM-N80 電子詳情
| 幀頻率 : | 60Hz |
| 翻轉掃描 : | No |
五、京東方液晶模組EV101WXM-N80 信號詳情
| 信號電氣: | 電壓供應 | 3.3 V (Typ.) | 電流 | 250mA (Max.) | |
| 功耗 | 0.58/0.7/0.83W (Min./Typ./Max.) | ||||
| 信號類型: | LVDS (1 ch, 8-bit) | 邏輯電壓 | - | ||
| 接口特征: | 位置 | - | 類型 | 端子 | |
| 接口詳情 : | 品牌 | 型號 | 數量 | 腳數 | 腳距 |
| 廣瀨電機 | DF19G-20P-1H(56) | 1 pcs | 20 pins | 1.0 mm | |
六、京東方液晶模組EV101WXM-N80 光源詳情
| 光源特征: | 光源類型 | WLED | 光源形狀 | - | 位置 | 側入式光源 |
| 數量 | - | 是否可換 | - | 燈管壽命 | 30K(Min.) (Hours) | |
| 燈管電氣: | 電壓供應 | 12±0.5V | 電流供應 | - | ||
| 功耗 | 2.3W (Typ.) | |||||
| 接口特征: | 位置 | - | 類型 | 端子 | ||
| 接口詳情: | 品牌 | 型號 | 數量 | 腳數 | 腳距 | 腳定義 |
| 1pcs | 6pins | |||||
| 背光驅動: | 無 | |||||
七、京東方液晶模組EV101WXM-N80 包裝詳情
| 包裝箱: | 數量 | 重量 | 包裝箱尺寸 |
| 25 pcs/箱 | - | 375×280×290 mm (L×W×H) |
