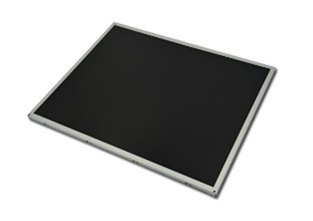

一、京東方液晶模組EV101WXM-N10 應用詳情
基礎信息 : | 品牌 | 京東方(BOE) | 型號名稱 | EV101WXM-N10 |
屏幕類型 | a-Si TFT-LCD , 液晶模組 | |||
屏幕尺寸 | 10.1吋 | 適用于 | 工業,醫療影像 | |
最大額定 : | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 70 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征 : | 白光LED背光,含LED驅動器 | |||
二、京東方液晶模組EV101WXM-N10 光學詳情
基礎信息 : | 亮度(cd/m2) | 400 (Typ.) | 對比度 | 900:1 (Typ.) (透射) |
最佳角度 | 全視角 | 響應速度 | 30 (Typ.)(Tr+Td) ms | |
可視角度 | 85/85/85/85 (Typ.)(CR≥10) | 光學模式 | ADS,常黑顯示,透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 顏色數量 | 16.7M (6-bit + Hi-FRC) |
色溫 | 6485K | 白場變動 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 48% | sRGB覆蓋率 | 68% |
Adobe RGB覆蓋率 | 51% | DCI-P3覆蓋率 | 50% | |
Rec.2020覆蓋率 | 36% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、京東方液晶模組EV101WXM-N10 結構詳情
像素特征 : | 分辨率 | 1280(RGB)×800, WXGA | 像素配置 | RGB垂直條狀 |
點間距(W×H) | 0.0565×0.1695 mm | 像素間距(W×H) | 0.1695×0.1695 mm [149PPI] | |
物理尺寸 : | 顯示尺寸 | 216.96(W)×135.6(H) mm | 外觀尺寸 | 228.6(W)×149.2(H) mm |
可視尺寸 | - | 外觀厚度 | 3.0/6.0 (Typ./Max.) mm | |
外觀特征 : | 物理形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比(W:H) | 16:10 | 外觀樣式 | - | |
安裝方式 : | Without | |||
其它細節 : | 重量 | 175±20g | 表面處理 | - |
四、京東方液晶模組EV101WXM-N10 電子詳情
刷新頻率 : | 60Hz |
翻轉掃描 : | No |
功率總耗 : | 4.2W (Max.) |
五、京東方液晶模組EV101WXM-N10 信號詳情
信號電氣 : | 輸入電流 | 250/330mA (Typ./Max.) | 輸入電壓 | 3.3V (Typ.) | ||
功率消耗 | 0.8/1.1W (Typ./Max.) | 信號接口 | LVDS (1 ch, 8-bit) | |||
接口特征 : | 位置 | - | 類型 | 端子 | ||
接口詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
信盛精工 | MSAK24025P40G | 0.5 mm | 40 pins | 1 pcs | ||
六、京東方液晶模組EV101WXM-N10 發光詳情
光源特征 : | 燈管類型 | WLED | 數量 | - | 位置 | 側入式光源 |
可換性 | - | 燈管形狀 | - | 燈管壽命 | 30K (Min.) 小時 | |
接口特征 : | 位置 | - | 類型 | 包含在屏信號接口中 | ||
燈管驅動 : | 含LED驅動器 | |||||
驅動電氣 : | 輸入電壓 | 12±0.5V | 輸入電流 | 220/280mA (Typ./Max.) | ||
功率消耗 | 3.1W (Max.) | |||||
七、京東方液晶模組EV101WXM-N10 包裝詳情
包裝箱 : | 數量 | 尺寸 (L×W×H) | 重量 |
40 pcs / 箱 | 500×400×300 mm | - |
