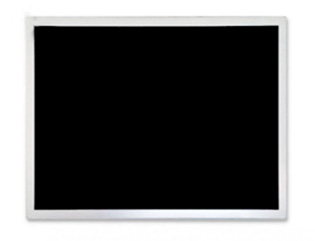

| 基本信息: | 品牌 | 京東方(BOE) | 型號 | ET104S0M-N10 |
| 類型 | 液晶模組 a-Si TFT-LCD | 應用產品 | 醫療影像 | |
| 對角尺寸 | 10.4” | |||
| 應用環境: | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
| RoHS | RoHS | |||
| 典型特征: | 6/8位灰階可選,廣視角,風景模式,白光LED背光,180°翻轉顯示 | |||
| 像素特征: | 解析度 | 800(RGB)×600 , SVGA | 點間距 | 0.088×0.264 mm (H×V) |
| 像素排列 | RGB垂直條狀 | 像素間距 | 0.264×0.264 mm (H×V) | |
| 結構尺寸: | 顯示區域 | 211.2×158.4 mm (H×V) | 開口區域 | 215×162 mm (H×V) |
| 外觀尺寸 | 236×176.9 mm (H×V) | 外觀厚度 | 5.6±0.3 mm | |
| 外觀特征: | 物理形狀 | 平面矩形 | 外觀形狀 | - |
| 寬高比 | 4:3(H:V) | 風景肖像 | 風景模式 | |
| 安裝方式: | Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel | |||
| 其它參數: | 重量 | 288g (Typ.) | 表面處理 | Clear |
| 基本信息: | 顯示亮度 | 350 cd/m2 (Typ.) | 對比度 | 800:1 (Typ.) (透射) |
| 可視角度 | 80/80/65/75 (Typ.)(CR≥10) | 顯示模式 | TN,常白顯示,透射式 | |
| 最佳視角 | 12 o'clock | 響應時間 | 30 (Typ.)(Tr+Td) | |
| 色彩性能: | 白色坐標 | Wx:0.284; Wy:0.320 | 支持顏色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色溫 | 8455K | 亮度均勻性 | 1.25/1.43 (Typ./Max.)(13 points) | |
| 1931色域: | NTSC比值 | 57% | sRGB覆蓋率 | 80% |
| Adobe RGB覆蓋率 | 60% | DCI-P3覆蓋率 | 60% | |
| Rec.2020覆蓋率 | 43% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 幀頻率 : | 60Hz |
| 翻轉掃描 : | 翻轉 (180°) |
| 功率總耗 | 2.83W (Max.) |
| 信號電氣: | 電壓供應 | 3.3 V (Typ.) | 電流 | - | ||
| 功耗 | 0.8W (Typ.) | |||||
| 信號類型: | LVDS (1 ch,6/ 8-bit) | 邏輯電壓 | - | |||
| 接口特征: | 位置 | - | 類型 | 端子 | ||
| 接口詳情 : | 品牌 | 型號 | 數量 | 腳數 | 腳距 | 接口定義 |
| 信盛精工 | MSB24013P20 | 1 pcs | 20 pins | 1.0 mm | LVDS-20P1C8B-080G | |
| 光源特征: | 光源類型 | WLED | 光源形狀 | - | 位置 | 側入式光源 |
| 數量 | - | 是否可換 | - | 燈管壽命 | 30K(Min.) (Hours) | |
| 燈管電氣: | 電壓供應 | 28.8/29.7V (Typ./Max.) | 電流供應 | 25mA (Typ.) | ||
| 功耗 | 2.3/2.376W (Typ./Max.) | |||||
| 接口特征: | 位置 | - | 類型 | 端子 | ||
| 燈管驅動 | 含LED驅動器 | |||||
| 接口詳情: | 品牌 | 型號 | 數量 | 腳數 | 腳距 | 腳定義 |
| 信盛精工 | MSB24038P5 | 1pcs | 5pins | 1.25mm | ||
| 驅動電氣: | 電壓輸入 | 12.0±0.5V | 電流輸入 | - | ||
| 包裝箱: | 數量 | 重量 | 包裝箱尺寸 |
| 28pcs/箱 | - | 500×400×300 mm (L×W×H) |
