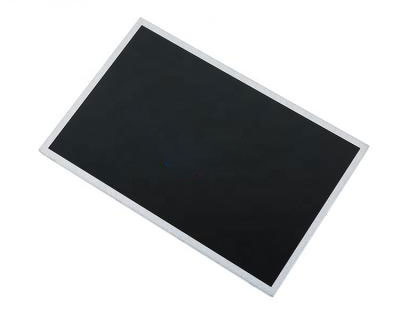

一、京東方液晶模組ET121S0M-N11 應用詳情
| 基礎信息: | 制造商 | 京東方(BOE) | 型號 | ET121S0M-N11 |
| 類型 | a-Si TFT-LCD , 液晶模組 | 應用產品 | 工業 | |
| 對角尺寸 | 12.1” | |||
| 應用環境: | 存儲溫度 | -30 ~ 80 °C | 工作溫度 | -20 ~ 70 °C |
| RoHS | RoHS | |||
| 典型特征: | 白光LED背光,含LED驅動器,端子正裝,上/下/左/右翻轉顯示,6/8位灰階可選 | |||
二、京東方液晶模組ET121S0M-N11 結構詳情
| 像素特征: | 解析度 | 800(RGB)×600 , SVGA | 點間距 | 0.1025×0.3075 (H×V) |
| 像素排列 | RGB垂直條狀 | 像素間距 | 0.3075×0.3075 (H×V) | |
| 結構尺寸: | 顯示區域 | 246(H) × 184.5(V) | 開口區域 | 249.05(H) × 188.30(V) |
| 外觀尺寸 | 279(H) × 209(V) | 外觀厚度 | 5.73/9.3 (Typ./Max.) | |
| 外觀特征: | 物理形狀 | 平面矩形 | 外觀樣式 | - |
| 寬高比 | 4:3 (H:V) | 風景肖像 | 風景模式 | |
| 安裝方式 : | Face mounting holes (6-Φ3.4) on left, right bezel | |||
| 其它參數: | 重量 | 630g (Max.) | 表面處理 | Clear |
三、京東方液晶模組ET121S0M-N11 光學詳情
| 基礎信息: | 顯示亮度 | 400 cd/m2 (Typ.) | 對比度 | 800:1 (Typ.) (透射) |
| 可視角度 | 80/80/65/75 (Typ.)(CR≥10) | 顯示模式 | TN,常白顯示,透射式 | |
| 推薦視角 | 12 o'clock | 響應時間 | 30 (Typ.)(Tr+Td) | |
| 色彩性能: | 白色坐標 | Wx:0.313; Wy:0.329 | 支持顏色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 色溫 | 6485K | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 | 55% | sRGB覆蓋率 | 77% |
| Adobe RGB覆蓋率 | 57% | DCI-P3覆蓋率 | 57% | |
| Rec.2020覆蓋率 | 41% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、京東方液晶模組ET121S0M-N11 電子詳情
| 幀頻率 : | 60Hz |
| 翻轉掃描 : | 翻轉 (水平/垂直) |
| 功率總耗: | TBD |
五、京東方液晶模組ET121S0M-N11 信號詳情
| 信號電氣: | 電壓供應 | 3.3V (Typ.) | 電流供應 | 120/160/195mA (Typ./Max.) | |
| 功率消耗 | 0.4/0.53/0.64W (Min./Typ./Max.) | ||||
| 信號類型 : | LVDS (1 ch, 6/8-bit) | 邏輯電壓 | - | ||
| 接口特征: | 位置 | 背面 | 類型 | 端子 | |
| 接口詳情: | 品牌 | 型號 | 腳距 | 腳數 | 數量 |
| 信盛精工 | MSB24013P20HA | 1.0 mm | 20 pins | 1 pcs | |
六、京東方液晶模組ET121S0M-N11 光源詳情
| 光源特征: | 光源類型 | WLED | 數量 | - | 光源壽命 | 30K(Min.) (Hours) |
| 是否可換 | - | 形狀 | - | 光源位置 | 側入式光源 | |
| 接口特征: | 位置 | - | 類型 | 端子 | ||
| 接口詳情: | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
| 信盛精工 | MSB24038P5 | 1.25 mm | 5 pins | 1 pcs | ||
| 光源驅動: | 含LED驅動器 | |||||
| 驅動電氣: | 電壓供應 | 12.0±0.5V | 電流供應 | 120mA (Typ.) | ||
| 功耗消耗 | 4.59W (Max.) | |||||
七、京東方液晶模組ET121S0M-N11 包裝詳情
| 包裝箱 : | 每箱數量 | 重量 | 包裝箱尺寸 |
| 8 pcs / box | - | 375×280×290 mm (L×W×H) |
