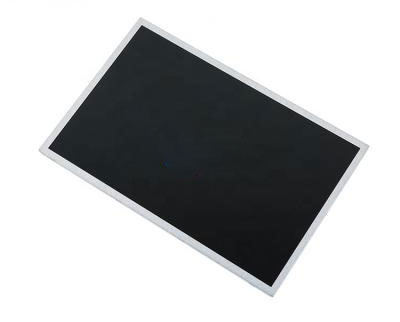

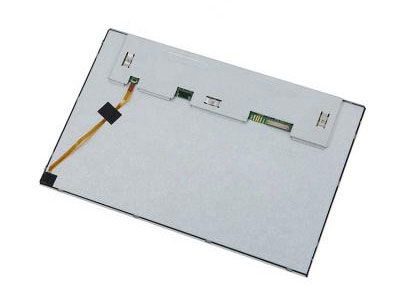

一、京東方液晶模組EV121WXM-N10應用詳情
| 基本信息: | 品牌 | 京東方 (BOE) | 型號名稱 | EV121WXM-N10 |
| 屏幕類型 | a-Si TFT-LCD , 液晶模組 | |||
| 屏幕尺寸 | 12.1寸 | 適用于 | 車載 | |
| 最大額定值: | 工作溫度 | -20 ~ 70°C | 存儲溫度 | -30 ~ 80 °C |
| 抗振能力 | - | RoHS | RoHS | |
| 典型特征: | 廣視角,風景模式,白光LED背光,背光壽命大于5萬小時,寬屏 | |||
二、京東方液晶模組EV121WXM-N10 光學詳情
| 基本信息: | 亮度(cd/m2) | 400 (Min.) | 對比度 | 1200 : 1 (Typ.) (透射) |
| 最佳視角 | 全視角 | 響應速度 | 35 (Typ.)(Tr+Td) (ms) | |
| 可視角度 | 88/88/88/88 (Typ.)(CR≥10) | 光學模式 | ADS,常黑顯示,透射式 | |
| 色彩性能: | 色度 | Wx:0.313; Wy:0.329 | 顏色數量 | 16.7M (8-bit) |
| 色溫 | 6485K | 白場變動 | - | |
| 1931色域: | NTSC比值 | 49% | sRGB覆蓋率 | 68% |
| Adobe RGB覆蓋率 | 51% | DCI-P3覆蓋率 | 50% | |
| 顯示性能 : | 陽光下可視性 | - | 透射率 | 5.8% (Typ.) |
三、京東方液晶模組EV121WXM-N10結構詳情
| 像素特征: | 分辨率 | 1280(RGB)×800 , WXGA | 像素配置 | RGB垂直條狀 |
| 點間距(W×H) | 0.068×0.204 mm | 像素間距(W×H) | 0.204×0.204 mm | |
| 結構尺寸: | 顯示尺寸 | 261.12(W)×163.2(H) mm | 外觀尺寸 | 277.7(W)×180.6(H) mm |
| 可視尺寸 | - | 外觀厚度 | 8.7mm | |
| 外觀特征: | 物理形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比(W:H) | 16:10 | 外觀形狀 | - | |
| 其它詳情: | 重量 | TBD | 表面處理 | - |
四、京東方液晶模組EV121WXM-N10 電子詳情
| 功率總耗: | 7.1W (Typ.) |
| 驅動IC : | COG 推薦使用 HX8255-A |
五、京東方液晶模組EV121WXM-N10信號詳情
| 信號電氣: | 輸入電流 | 0.6A (Typ.) | 輸入電壓 | 3.3V (Typ.) | |
| 功耗 | 2.1W (Typ.) | 信號接口 | LVDS (1 ch, 8-bit) | ||
| 接口特征: | 位置 | - | 類型 | 端子 | |
| 信號接口: | 品牌 | 型號 | 數量 | 腳間距 | 腳數 |
| 廣瀨電機 | DF19G-20P-1H(54) | 1pcs | 1.0mm | 20pins | |
六、京東方液晶模組EV121WXM-N10發光詳情
| 燈管特征: | 燈管類型 | WLED | 背光可換性 | - | 位置 | 側入式光源 | ||
| 數量 | - | 燈管形狀 | - | 壽命 | 50K(Min.) (Hours) | |||
| 接口特征: | 位置 | - | 類型 | 端子 | ||||
| 接口詳情: | 品牌 | 型號 | 數量 | 腳間距 | 腳數 | 腳定義 | ||
| 信盛精工 | MSA24038P6 | 1pcs | 1.25mm | 6pins | ||||
| 背光驅動: | 含LED驅動器 | |||||||
| 驅動電氣: | 輸入電流 | - | 輸入電壓 | 12.0V (Typ.) | ||||
| 功耗 | 5W (Typ.) | |||||||
七、京東方液晶模組EV121WXM-N10 包裝詳情
| 包裝箱: | 數量 | 尺寸 (L×W×H) | 重量 |
| 24 pcs / 箱 | 545×380×270 mm | - |
