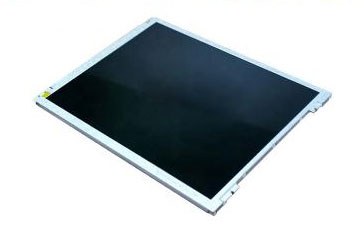

| 基本信息 : | 制造商 | 型號 | 類型 |
| 京東方(BOE) | DV150X0M-N10 | a-Si TFT-LCD , 液晶模組 | |
| 應用環境 : | RoHS | 工作溫度 | 存儲溫度 |
| RoHS | -30 ~ 80 °C | -30 ~ 80 °C | |
| 應用產品 : | 數字標牌 | ||
| 典型特征 : | 寬溫,白光LED背光,背光壽命大于5萬小時,含LED驅動器,表面霧面 | ||
| 對角尺寸 : | 15” | |||
| 像素特征 : | 像素數量 | 像素排列 | 點間距(H×V) | 像素間距(H×V) |
| 1024(RGB)×768 , XGA | RGB垂直條狀 | 0.099×0.297 mm | 0.297×0.297 mm | |
| 結構尺寸 : | 顯示區域(H×V) | 開口區域(H×V) | 外觀尺寸(H×V) | 外觀厚度 |
| 304.128×228.096 mm | 306.5×230.1 mm | 326.5×253.5 mm | - | |
| 外觀特征 : | 物理形狀 | 寬高比(H:V) | 風景肖像 | - |
| 平面矩形 | 4:3 | 風景模式 | ||
| 其它參數 : | 重量 | 表面防護 | 表面處理 | |
| 850g | - | 霧面 (Haze 25%),Hard coating (3H) | ||
| 安裝孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
| 基本信息 : | 顯示亮度 | 顯示模式 | 對比度 |
| 350 cd/m2 (Typ.) | ADS,常黑顯示,透射式 | 1000:1 (Typ.) (透射) | |
| 推薦視角 | 可視角度 | 響應時間 | |
| 全視角 | 89/89/89/89 (Typ.)(CR≥10) | - | |
| 色彩性能 : | 色溫 | 支持顏色 | 白色坐標 |
| 6485K | 16.7M (6-bit + Hi-FRC) | Wx:0.313; Wy:0.329 | |
| 亮度均勻性 : | 1.33 (Max.)(9 points) | ||
| 幀頻率 : | 60Hz |
| 翻轉掃描 : | No |
| 光源特征 : | 光源類型 | 位置 | 壽命(小時) | 數量 | 形狀 | 是否可換 |
| WLED | 側入式光源 | 50K(Typ.) | - | - | - | |
| 接口特征 : | WLED驅動狀態 | 物理類型 | 接口位置 | |||
| 含LED驅動器 | 端子 | - | ||||
| 接口詳情 : | 品牌 | 型號 | 數量 | 腳數 | 腳間距 | 腳定義 |
| 瀚荃 | CI4205M2HRP-NH | 1 pcs | 5 pins | 1.25 mm | ||
| WLED驅動電氣 : | 輸入電壓 | 輸入電流 | ||||
| 12.0V (Typ.) | 550/600/700mA (Min./Typ./Max.) | |||||
| 信號電氣 : | 輸入電壓 | 輸入電流 | 功率消耗 | |||
| 3.3V (Typ.) | 300/500mA (Typ./Max.) | - | ||||
| 接口特征 : | 信號類型 | 物理類型 | 接口位置 | |||
| LVDS (1 ch, 8-bit) | 端子 | - | ||||
| 接口詳情 : | 品牌 | 型號 | 數量 | 腳數 | 腳間距 | 腳定義 |
| 信盛精工 | MSB240420HE | 1 pcs | 20 pins | 1.25 mm | ||
| 包裝箱 : | 數量 | 重量 | 尺寸 |
| 11 pcs / 箱 | - | 520×363×375 mm (L×W×H) |
