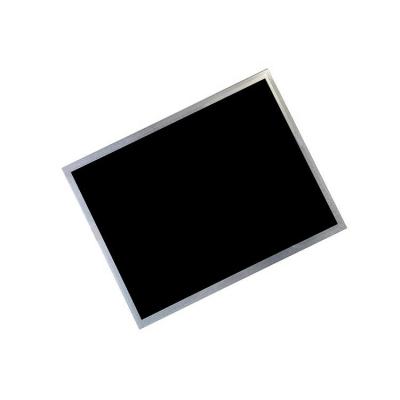

一、京東方液晶模組EV150X0M-N10 應用詳情
基本信息 : | 制造商 | 京東方(BOE) | 型號 | EV150X0M-N10 |
類型 | 液晶模組 a-Si TFT-LCD | 應用產品 | 工業 | |
對角尺寸 | 15" | |||
應用環境 : | 存儲溫度 | -20 ~ 70 °C | 工作溫度 | -20 ~ 70 °C |
RoHS | RoHS | 抗振性能 | ||
典型特征 : | 風景模式/肖像模式,白光LED背光,壽命大于5萬小時,含LED驅動器,表面霧面 | |||
二、京東方液晶模組EV150X0M-N10 結構詳情
像素特征 : | 解析度 | 1024(RGB)×768, XGA | 點間距 | 0.099×0.297 mm (H×V) |
像素排列 | RGB垂直條狀 | 像素間距 | 0.297×0.297 mm (H×V) [85PPI] | |
結構尺寸 : | 顯示區域 | 304.128×228.096 mm (H×V) | 開口區域 | 306.5×230.1 mm (H×V) |
外觀尺寸 | 326.5×253.5 mm (H×V) | 外觀厚度 | 9.7/10.0 (Typ./Max.) mm | |
外觀特征 : | 物理形狀 | 平面矩形 | 外觀形狀 | - |
寬高比 | 4:3 (H:V) | 風景肖像 | 風景 / 肖像模式 | |
安裝方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它參數 : | 重量 | 930g | 表面處理 | 霧面 (Haze 25%),Hard coating (3H) |
三、京東方液晶模組EV150X0M-N10 光學詳情
基本信息 : | 顯示亮度 | 350 cd/m2 (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 顯示模式 | ADS,常黑顯示,透射式 | |
最佳視角 | 全視角 | 響應時間 | 30 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐標 | X:0.313; Y:0.329 | 支持顏色 | 16.7M (6-bit + Hi-FRC) |
色溫 | 6485K | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 74% | sRGB覆蓋率 | 95% |
Adobe RGB覆蓋率 | 73% | DCI-P3覆蓋率 | 77% | |
Rec.2020覆蓋率 | 55% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、京東方液晶模組EV150X0M-N10 電子詳情
幀頻率 : | 60Hz |
翻轉掃描 : | No |
功率總耗 : | 8.72/10.1W (Typ./Max.) |
五、京東方液晶模組EV150X0M-N10信號詳情
信號電氣 : | 電壓供應 | 3.3V (Typ.) | 電流供應 | 410/740mA (Typ./Max.) | ||
功耗 | 0.8/1.3W (Typ./Max.) | |||||
信號類型 : | LVDS (1 ch, 8-bit) | 邏輯電壓 | - | |||
接口特征 : | 位置 | - | 類型 | 端子 | ||
接口詳情 : | 品牌 | 型號 | 數量 | 腳數 | 腳距 | 腳定義 |
信盛精工 | MSB240420HEA | 1 pcs | 20 pins | 1.25 mm | ||
六、京東方液晶模組EV150X0M-N10光源詳情
光源特征 : | 光源類型 | WLED | 光源形狀 | 4串 | 位置 | 側入式光源 |
數量 | 12S4P | 是否可換 | - | 燈管壽命 | 50K (Min.) 小時 | |
燈管電氣 : | 電壓輸入 | 36±3.6V | 電流輸入 | 55mA (Typ.) | ||
功耗 | 7.92/8.71W (Typ./Max.) | |||||
接口特征 : | 位置 | - | 類型 | 端子 | ||
接口詳情 : | 品牌 | 型號 | 數量 | 腳數 | 腳距 | 腳定義 |
瀚荃 | CI4205M1HR0-NH | 1 pcs | 5 pins | 1.25mm | ||
背光驅動 : | 含LED驅動器 | |||||
驅動電氣 : | 電壓供應 | 10.8/12.0/12.6V (Min./Typ./Max.) | 電流供應 | 550/600/700mA (Min./Typ./Max.) | ||
七、京東方液晶模組EV150X0M-N10包裝詳情
包裝箱 : | 數量 | 重量 | 包裝箱尺寸 |
14 pcs / 箱 | - | 510×399×324 mm (L×W×H) |
