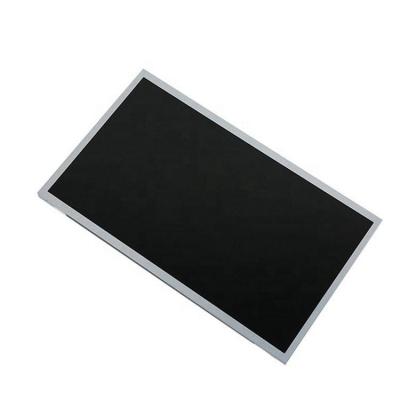

一、京東方液晶模組EV156FHM-N10 應用詳情
基本信息 : | 面板品牌 | 京東方(BOE) | 面板型號 | EV156FHM-N10 |
面板尺寸 | 15.6英寸 | 面板應用 | 工業,醫療影像 | |
面板類型 | a-Si TFT-LCD , 液晶模組 | |||
工作環境 : | 工作溫度 | 0 ~ 60 °C | 存儲溫度 | -20 ~ 60 °C |
RoHS狀態 | RoHS | 耐振動性 | 1.5G (14.7 m/s2) | |
典型特征 : | Srgb,白光LED背光,壽命大于5萬小時,含LED驅動器,端子倒裝 | |||
二、京東方液晶模組EV156FHM-N10 結構詳情
像素特征 : | 像素?cái)?shù)量 | 1920(RGB)×1080, FHD | 點間距 | 0.05975×0.17925 mm (H×V) |
像素布局 | RGB垂直條狀 | 像素間距 | 0.17925×0.17925 mm (H×V) [141PPI] | |
結構尺寸 : | 顯示區域 | 344.16×193.59 mm (H×V) | 可視區域 | 348.2×197.6 mm (H×V) |
外觀尺寸 | 363.8×216 mm (H×V) | 外觀厚度 | 9.6±0.3 mm | |
外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比 | 16:9 (H:V) | 外觀樣式 | - | |
安裝孔位 : | Side mounting holes (4 pcs) on left, right bezel | |||
其它特征 : | 重量 | 850g (Max.) | 表面處理 | Hard coating |
三、京東方液晶模組EV156FHM-N10 光學詳情
基本信息 : | 面板亮度 | 500 cd/m2 (Typ.) | 對比度 | 1200:1 (Typ.) (透射) |
可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 光學模式 | ADS,常黑顯示,透射式 | |
最佳視角 | 全視角 | 反應時間 | 20 (Typ.)(Tr+Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 顯示顏色 | 16.7M (6-bit + Hi-FRC) |
色溫 | 6485K | 亮度變動 | 1.25/1.33 (Max.)(5/13 points) | |
1931色域 : | NTSC比值 | 79% | sRGB覆蓋率 | 99% |
Adobe RGB覆蓋率 | 80% | DCI-P3覆蓋率 | 82% | |
Rec.2020覆蓋率 | 59% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、京東方液晶模組EV156FHM-N10 電子詳情
工作頻率 : | 60Hz |
翻轉掃描 : | No |
功率消耗 : | 13.0W (Max.) |
五、京東方液晶模組EV156FHM-N10 背光詳情
背光特征 : | 燈管類型 | WLED | 數量 | 8S4P | 燈管壽命 | 50K (Min.) 小時 |
是否可換 | - | 燈管形狀 | 4串 | 位置 | 側入式光源 | |
接口特征 : | 類型 | 包含在屏信號接口中 | 位置 | - | ||
燈管驅動 | 含LED驅動器 | |||||
驅動電氣 : | 電壓輸入 | 12.0±1.2V | 電流輸入 | - | ||
功耗 | 8.8W (Max.) | |||||
六、京東方液晶模組EV156FHM-N10 信號詳情
信號系統 : | eDP (2 Lanes), HBR1 (2.7G/lane) | 信號邏輯電壓 | - | |||
信號電氣 : | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 300mA (Typ.) | ||
功耗 | 4.2W (Max.) | |||||
接口特征 : | 類型 | 端子 | 位置 | 背面 | ||
端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
信盛精工 | MSAK24025P30 | 0.5 mm | 30 pins | 1 pcs | EDP-30P2L-020T | |
七、京東方液晶模組EV156FHM-N10 包裝詳情
包裝箱 : | 數量 | 重量 | 尺寸 (L×W×H) |
15 pcs / 箱 | - | 470×360×318 mm |
