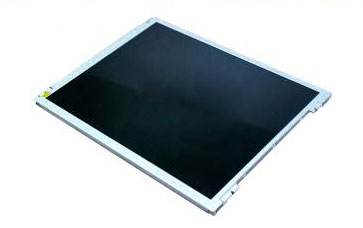

一 、京東方21.5寸工業液晶模組HR215WU1-210應用詳情
基礎信息: | 制造商 | 京東方(BOE) | 型號 | HR215WU1-210 |
類型 | a-Si TFT-LCD , 液晶模組 | 應用產品 | 電腦顯示器 | |
屏幕尺寸 | 21.5” | |||
應用環境: | 工作溫度 | 0 ~ 50 °C | 存儲溫度 | -20 ~ 60 °C |
ROHS | ROHS | 抗振性能 | ||
典型特征: | 廣色域,表面霧面,廣視角,風景模式,白光LED背光,寬屏,信號端子正裝 | |||
二 、京東方21.5寸工業液晶模組HR215WU1-210結構詳情
像素特征: | 解析度 | 1920(RGB)×1080 , FHD | 點間距 | 0.08275×0.24825 mm (H×V) |
像素排列 | RGB垂直條狀 | 像素間距 | 0.24825×0.24825 mm (H×V) | |
結構尺寸: | 顯示區域 | 476.64×268.11 mm(H*V) | 開口區域 | 479.8×271.3 mm(H*V) |
外觀尺寸 | 495.6×292.2 mm(H×V) | 外觀厚度 | 8.2/11.3 (Typ./Max.) mm | |
外觀特征 : | 物理性質 | 平面矩形 | 外觀樣式 | - |
寬高比 | 16:9 (H:V) | 風景肖像 | 風景模式 | |
安裝方式: | Side mounting holes (4-M3) on left, right bezel | |||
其他參數: | 重量 | 1.93Kgs (Typ.) | 表面處理 | 霧面,Hard coating (3H) |
三、京東方21.5寸工業液晶模組HR215WU1-210光學詳情
基礎信息: | 顯示亮度 | 250 cd/m2 (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 顯示模式 | FFS,常黑顯示,透射式 | |
推薦視角 | 全視角 | 響應時間 | 14 (Typ.)(Tr+Td) (ms) | |
色彩性能: | 白色坐標 | Wx:0.313; Wy:0.329 | 支持顏色 | 16.7M (6-bit+Hi-FRC) |
色域 | sRGB | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、京東方21.5寸工業液晶模組HR215WU1-210電子詳情
幀頻率 : | 75Hz |
翻轉掃描 : | No |
功率總耗 : | 12.5/14.3W (Typ./Max.) |
五、京東方21.5寸工業液晶模組HR215WU1-210信號詳情
信號電氣: | 輸入電流 | 0.6/0.9A (Typ./Max.) | 輸入電壓 | 5.0V (Typ.) | ||
功率消耗 | 3.0/4.5W (Typ./Max.) | 信號接口 | LVDS (2 ch, 8-bit) | |||
接口特征: | 位置 | 背面 | 類型 | 端子 | ||
信號詳情: | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
宇宙 | IS100-L30O-C23 | 1.0mm | 30pins | 1pcs | LVDS-30P2C8B-160A | |
六、京東方21.5寸工業液晶模組HR215WU1-210發光詳情
燈管特征: | 燈管類型 | WLED | 數量 | 17S4P | 位置 | 側入式光源(底部) | ||||
可換性 | - | 燈管形狀 | 4串 | 燈管壽命 | 30K(Typ.) (Hours) | |||||
燈管電氣: | 電壓輸入 | 51.0V (Typ.) | 電流輸入 | 60mA (Typ.) | ||||||
功耗 | 9.5/9.8W (Typ./Max.) | |||||||||
接口特征: | 位置 | 背面 | 類型 | 端子 | ||||||
燈管驅動: | 無 | |||||||||
接口詳情: | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 | ||||
瀚荃利 | CI1406M1HRL-NH | 1.0mm | 6pins | 1pcs | BLE-6PINS-CCAACC | |||||
七、京東方21.5寸工業液晶模組HR215WU1-210包裝詳情
包裝箱: | 數量 | 尺寸 (L×W×H) | 重量 |
7pcs / 箱 | 565×240×370 mm | 16 Kgs |
