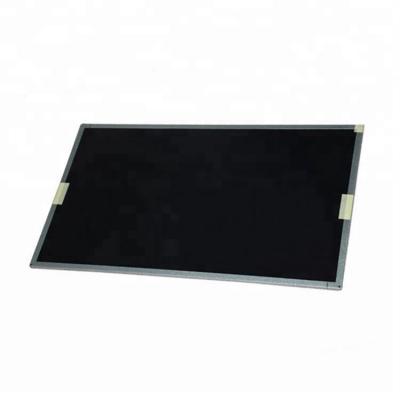

一、京東方液晶模組GV215FHM-N10 應用詳情
基礎信息 : | 品牌 | 京東方(BOE) | 型號名稱 | GV215FHM-N10 |
屏幕類型 | a-Si TFT-LCD , 液晶模組 | |||
屏幕尺寸 | 21.5吋 | 適用于 | 工業,數字標牌 | |
最大額定 : | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
RoHS | RoHS | |||
典型特征 : | 風景模式/肖像模式,白光LED背光,表面霧面 | |||
二、京東方液晶模組GV215FHM-N10 光學詳情
基礎信息 : | 亮度(cd/m2) | 350 (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
最佳角度 | 全視角 | 響應速度 | 14 (Typ.)(G to G) ms | |
可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 光學模式 | ADS,常黑顯示,透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 顏色數量 | 16.7M (6-bit + Hi-FRC) |
色溫 | 6485K | 白場變動 | 1.25/1.33 (Typ./Max.)(9 points) |
三、京東方液晶模組GV215FHM-N10 結構詳情
像素特征 : | 分辨率 | 1920(RGB)×1080, FHD | 像素配置 | RGB垂直條狀 |
點間距(W×H) | 0.08275×0.24825 mm | 像素間距(W×H) | 0.24825×0.24825 mm [102PPI] | |
物理尺寸 : | 顯示尺寸 | 476.64(W)×268.11(H) mm | 外觀尺寸 | 485.6(W)×292.2(H) mm |
可視尺寸 | - | 外觀厚度 | 10.7 (Typ.) mm | |
外觀特征 : | 物理形狀 | 平面矩形 | 風景肖像 | 風景 / 肖像模式 |
寬高比(W:H) | 16:9 | 外觀樣式 | - | |
安裝方式 : | Side mounting holes (4-M2) on left, right bezel | |||
其它細節 : | 重量 | 1.93Kgs (Typ.) | 表面處理 | 霧面 (Haze 25%),Hard coating (3H) |
四、京東方液晶模組GV215FHM-N10 電子詳情
刷新頻率 : | 60Hz |
翻轉掃描 : | No |
功率總耗 : | 21.86/25.6W (Typ./Max.) |
五、京東方液晶模組GV215FHM-N10 信號詳情
信號電氣 : | 輸入電流 | 0.7/1.2A (Typ./Max.) | 輸入電壓 | 5.0V (Typ.) | ||
功率消耗 | 3.5/5.4W (Typ./Max.) | 信號接口 | LVDS (2 ch, 8-bit) | |||
接口特征 : | 位置 | - | 類型 | 端子 | ||
信號詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
宇宙 | IS100-L30O-C23 | 1.0 mm | 30 pins | 1 pcs | ||
六、京東方液晶模組GV215FHM-N10 發光詳情
燈管特征 : | 燈管類型 | WLED | 數量 | - | 位置 | 側入式光源 |
可換性 | - | 燈管形狀 | - | 燈管壽命 | 30K (Min.) 小時 | |
燈管電氣 : | 輸入電壓 | 51/56.1V (Typ./Max.) | 輸入電流 | 90mA (Typ.) | ||
功率消耗 | 18.36/20.2W (Typ./Max.) | |||||
接口特征 : | 位置 | - | 類型 | 端子 | ||
信號詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
恩得利 | 3707K-Q06N-08X | 1.0 mm | 6 pins | 1 pcs | BLE-6PINS-CCAACC | |
燈管驅動 : | 無 | |||||
七、京東方液晶模組GV215FHM-N10 包裝詳情
包裝箱 : | 數量 | 尺寸 (L×W×H) | 重量 |
12 pcs / 箱 | 554×324×390 mm | 25.4 Kgs |
