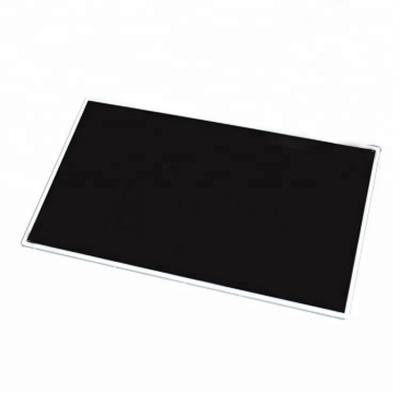

一、京東方液晶模組EV213U0M-N10 應用詳情
基礎信息: | 品牌 | 京東方(BOE) | 型號名稱 | EV213U0M-N10 |
屏幕類型 | a-Si TFT-LCD , 液晶模組 | |||
屏幕尺寸 | 21.3吋 | 適用于 | 醫療影像 | |
最大額定 : | 工作溫度 | 0 ~ 50 °C | 存儲溫度 | -20 ~ 60 °C |
RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s2) | |
典型特征 : | 超高亮度,白光LED背光,壽命大于5萬小時,端子正裝,表面霧面 | |||
二、京東方液晶模組EV213U0M-N10 光學詳情
基礎信息 : | 亮度(cd/m2) | 2000 (Typ.) | 對比度 | 1800:1 (Typ.) (透射) |
最佳角度 | 全視角 | 響應速度 | 20 (Typ.)(Tr+Td) ms | |
可視角度 | 88/88/88/88 (Typ.)(CR≥10) | 光學模式 | ADS,常黑顯示,透射式 | |
色彩性能: | 色度 | Wx:0.292; Wy:0.307 | 顏色數量 | 灰度 (8-bit) |
色溫 | 8188K | 白場變動 | 1.25/1.33 (Typ./Max.)(9 points) | |
顯示性能 : | 陽光下可視性 | 是 | 透射率 | - |
三、京東方液晶模組EV213U0M-N10 結構詳情
像素特征 : | 分辨率 | 1600(LCR)×1200, UXGA | 像素配置 | LCR垂直條狀 |
點間距(W×H) | 0.090×0.270 mm | 像素間距(W×H) | 0.270×0.270 mm [94PPI] | |
物理尺寸 : | 顯示尺寸 | 432(W)×324(H) mm | 外觀尺寸 | 457(W)×350(H) mm |
可視尺寸 | 438.2(W)×330(H) mm | 外觀厚度 | 17.3 (Max.) mm | |
外觀特征 : | 物理形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比(W:H) | 4:3 | 外觀樣式 | - | |
安裝方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它細節 : | 重量 | 1.80Kgs (Typ.) | 表面處理 | 霧面 (Haze 45%) |
四、京東方液晶模組EV213U0M-N10 電子詳情
刷新頻率 : | 60Hz |
翻轉掃描 : | No |
五、京東方液晶模組EV213U0M-N10 信號詳情
信號電氣 : | 輸入電流 | 300/950mA (Typ./Max.) | 輸入電壓 | 12.0V (Typ.) | ||
功率消耗 | 3.4/11.4W (Typ./Max.) | 信號接口 | LVDS (2 ch, 8-bit) | |||
接口特征 : | 位置 | 背面 | 類型 | 端子 | ||
接口詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
宇宙 | IS100-L30O-C23 | 1.0mm | 30pins | 1pcs | ||
六、京東方液晶模組EV213U0M-N10 發光詳情
光源特征 : | 燈管類型 | WLED | 數量 | - | 位置 | 側入式光源 |
可換性 | - | 燈管形狀 | - | 燈管形狀 | 50K (Min.) 小時 | |
燈管電氣 : | 輸入電壓 | 12/27V (Min./Max.) | 輸入電流 | - | ||
功率消耗 | 26.4/28.0W (Typ./Max.) | |||||
接口特征 : | 位置 | 背面 | 類型 | 端子 | ||
接口詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
瀚荃 | CI0114M1HR0-NH | 2.0 mm | 14 pins | 1 pcs | ||
燈管驅動 : | 無 | |||||
七、京東方液晶模組EV213U0M-N10 包裝詳情
包裝箱 : | 數量 | 尺寸 (L×W×H) | 重量 |
9 pcs / 箱 | 540×444×446 mm | - |
