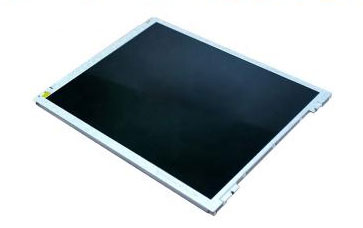

一、京東方液晶模組EV238FHM-N12 應用詳情
| 基本信息: | 品牌 | BOE | 型號 | EV238FHM-N12 |
| 屏幕類型 | a-Si TFT-LCD , 液晶模組 | |||
| 屏幕尺寸 | 23.8吋 | 適用于 | 醫療影像 | |
| 最大額定值: | 工作溫度 | 0 ~ 50 °C | 存儲溫度 | -20 ~ 60 °C |
| 抗震能力 | 1.5G (14.7 m/s2) | RoHS | RoHS | |
| 典型特征: | 白光LED背光,含LED驅動器 | |||
二、京東方液晶模組EV238FHM-N12光學詳情
| 基本信息: | 亮度(cd/m2) | 300(Typ.) | 對比度 | 1200 : 1 (Typ.) (透射) |
| 最佳角度 | 全視角 | 響應速度 | 20 (Typ.)(G to G) (ms) | |
| 可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 化學模式 | ADS,常黑顯示,透射式 | |
| 1931色域: | NTSC比值 | sRGB覆蓋率 | Adobe RGB覆蓋率 | |
| 73% | 96% | 76% | ||
| DCI-P3覆蓋率 | Rec.2020覆蓋率 | 色域說明 | ||
| 76% | 54% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||
| 色彩性能: | 白色色度 | Wx:0.313; Wy:0.332 | 顯示顏色 | 16.7M (6-bit + Hi-FRC) |
| 色溫 | 6461K | 亮度變動 | 1.25/1.33 (Typ./Max.)(9 points) | |
三、京東方液晶模組EV238FHM-N12 結構詳情
| 像素特征: | 分辨率 | 1920(RGB)×1080 , FHD | 像素配置 | RGB垂直條狀 |
| 點間距 | 0.0915×0.2745 mm (H×V) | 像素間距 | 0.2745×0.2745 mm (H×V) | |
| 物理尺寸: | 顯示尺寸 | 527.04×296.46 mm (H×V) | 可視尺寸 | 530.2×299.6 mm (H×V) |
| 外觀尺寸 | 543.1×317.5 mm (H×V) | 外觀厚度 | 9/11.4 (Typ./Max.) | |
| 外觀特征: | 物理形狀 | 平面矩形 | 風景肖像 | 風景肖像 |
| 寬高比 | 16:9 (H:V) | 外觀形狀 | - | |
| 安裝孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
| 其它特征 : | 重量 | 2.39Kgs (Typ.) | 表面處理 | Hard coating |
四、京東方液晶模組EV238FHM-N12 電子詳情
| 刷新頻率: | 60Hz |
| 翻轉掃描: | No |
五、京東方液晶模組EV238FHM-N12 信號詳情
| 信號系統: | LVDS (2 ch, 8-bit) | 信號邏輯電壓 | - | ||
| 信號電氣: | 電壓供應 | 5.0V (Typ.) | 電流供應 | 0.85/1.75A (Typ./Max.) | |
| 功耗 | 4.25/8.75W (Typ./Max.) | ||||
| 接口特征: | 位置 | 類型 | |||
| - | 端子 | ||||
| 接口詳情: | 品牌 | 型號 | 腳間距 | Pin數量 | 數量 |
| 宇宙 | IS100-L30O-C23 | 1.0mm | 30pins | 1pcs | |
六、京東方液晶模組EV238FHM-N12背光詳情
| 燈管特征: | 燈管類型 | WLED | 數量 | - | 位置 | 側入式光源 | |||
| 數量 | - | 燈管形狀 | - | 壽命 | 30K(Min.) (Hours) | ||||
| 接口特征: | 電壓輸入 | 12±2.0V | 電流輸入 | - | |||||
| 功耗 | 17.4/20.3W (Typ./Max.) | ||||||||
| 接口特征: | 位置 | - | 類型 | 端子 | |||||
| 背光驅動: | 無 | ||||||||
| 接口詳情: | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 | |||
| 瀚荃 | CI0114M1HR0-NH | 2.0mm | 14 pins | 1 pcs | |||||
七、京東方液晶模組EV238FHM-N12 包裝詳情
| 包裝箱: | 數量 | 尺寸 (L×W×H) | 重量 |
| 8pcs / 箱 | 619×238×448 mm | - |
