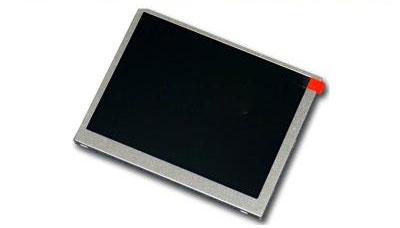

一、群創5.6寸液晶模組AT056TN53 V.1應用特征
基本信息 : | 制造商 | 群創 | 面板型號 | AT056TN53 V.1 |
面板尺寸 | 5.6” | 面板應用 | 便攜DVD,數碼相框 | |
面板類型 | a-Si TFT-LCD , 液晶模組 | |||
工作環境 : | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
RoHS狀態 | RoHS | 耐振動性 | - | |
典型特征 : | 表面霧面,風景模式,白光LED背光,上/下/左/右翻轉顯示 | |||
生產情況 : | 量產中 | |||
二、群創5.6寸液晶模組AT056TN53 V.1結構詳情
像素特征 : | 像素數量 | 640(RGB)×480 , VGA | 點間距 | 0.0588×0.1764 (H×V)mm |
像素布局 | RGB垂直條狀 | 像素間距 | 0.1764×0.1764 (H×V)mm | |
結構尺寸 : | 顯示區域 | 112.896(H) × 84.672(V)mm | 可視區域 | 115.90(H) × 87.67(V)mm |
外觀尺寸 | 126.5(H) × 100(V)mm | 外觀厚度 | 5.7±0.3 mm | |
外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比 | 4:3 (H:V) | 外觀形狀 | - | |
其它特征 : | 重量 | 83.1g (Typ.) | 表面處理 | 霧面 |
三、群創5.6寸液晶模組AT056TN53 V.1光學詳情
基本信息 : | 面板亮度 | 350 cd/m2 (Typ.) | 對比度 | 500:1 (Typ.) (透射) |
可視角度 | 70/70/50/70 (Typ.)(CR≥10) | 光學模式 | TN,常白顯示,透射式 | |
最佳視角 | 6 o'clock | 反應時間 | 10/15 (Typ.)(Tr/Td) | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 顯示顏色 | 26.2K (6-bit) |
色域 | 50% NTSC (CIE1931) | 亮度均勻性 | 1.33/1.43 (Typ./Max.)(9 points) |
四、群創5.6寸液晶模組AT056TN53 V.1電子詳情
翻轉掃描 : | 翻轉 (水平/垂直) |
功率總耗 : | 2.56W (Typ.) |
時序控制 (T-CON) : | Embedded T-CON |
五、群創5.6寸液晶模組AT056TN53 V.1背光詳情
背光特征 : | 燈管類型 | WLED | 是否可換 | - | 燈管壽命 | 20K(Typ.)(Hours) | ||
數量 | - | 燈管形狀 | - | 位置 | 側入式光源 | |||
WLED驅動電氣 : | 電壓輸入 | 5.0V (Typ.) | 電流輸入 | 380/450mA(Typ./Max.) | ||||
接口特征 : | 類型 | 包含在屏信號接口中 | 燈管驅動 | 含LED驅動器 | ||||
六、群創5.6寸液晶模組AT056TN53 V.1信號詳情
信號系統 : | Parallel RGB (1 ch, 6-bit) | |||||||
信號電氣: | 電壓輸入 | 3.3V (Typ.)(VCC) | 電流輸入 | 200/250mA(Typ./Max.)(ICC) | ||||
功率消耗 | 660mW (Typ.) | |||||||
邏輯電壓 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||||
接口特征 : | 類型 | FPC | ||||||
端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 | ||
- | - | 0.5 mm | 40pins | 1 pcs | DRGB-40P1C6B-260B | |||
七、群創5.6寸液晶模組AT056TN53 V.1包裝詳情
包裝箱: | 數量 | 重量 | 尺寸 (L×W×H) |
60 pcs / 箱 | 8.878±5% Kgs | 530×355×255 mm (L×W×H) |
