一、群創7寸液晶模組AT070TN94應用特征
基本信息 : | 制造商 | 群創 | 面板型號 | AT070TN94 |
面板尺寸 | 7.0" | 面板應用 | 車載顯示,便攜式DVD | |
面板類型 | a-Si TFT-LCD , 液晶模組 | |||
工作環境 : | 工作溫度 | -30 ~ 85 °C | 存儲溫度 | -30 ~ 85 °C |
RoHS狀態 | RoHS | 耐振動性 | 3.0G (29.4 m/s2) | |
典型特征 : | 表面霧面,6/8位灰階可選,風景模式,寬溫,白光LED背光,寬屏,上/下/左/右翻轉顯示 | |||
二、群創7寸液晶模組AT070TN94結構詳情
像素特征 : | 像素?cái)?shù)量 | 800(RGB)×480 ,WVGA | 點間距 | 0.0642×0.1790 mm (W×H) |
像素布局 | RGB垂直條狀 | 像素間距 | 0.1926×0.1790 mm (W×H) | |
結構尺寸 : | 顯示區域 | 154.08×85.92mm (W×H) | 可視區域 | 156.7×89.1 mm(W×H) |
外觀尺寸 | 165×100 mm (H×V) | 外觀厚度 | 5.7±0.3 mm | |
外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比 | 16:9 (H:V) | 外觀形狀 | -- | |
其它特征 : | 重量 | 154g (Typ.) | 表面處理 | 霧面 |
三、群創7寸液晶模組AT070TN94光學詳情
基本信息 : | 面板亮度 | 400 cd/m2 (Typ.) | 對比度 | 500:1 (Typ.) (透射) |
可視角度 | 70/70/50/70 (Typ.)(CR≥10) | 光學模式 | TN,常白顯示,透射式 | |
最佳視角 | 6 o'clock | 反應時間 | 25 (Typ.)(Tr+Tf) (ms) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 顯示顏色 | 262K/16.7M (6-bit / 6-bit +Dithering) |
色域 | 50% NTSC (CIE1931) | 亮度變動 | 1.33/1.43 (Typ./Max.)(9 points) |
四、群創7寸液晶模組AT070TN94電子詳情
| 功率總耗 | 1.90W (Typ.) |
翻轉掃描 : | 翻轉 (水平/垂直) |
| 時序控制 (T-CON) : | Embedded T-CON |
| 驅動IC: | COG NT39419, TN52001 |
五、群創7寸液晶模組AT070TN94背光詳情
背光特征 : | 燈管類型 | WLED | 是否可換 | - | 燈管壽命 | 20K(Typ.) (Hours) | ||
數量 | 3S9P | 燈管形狀 | 陣列 | 位置 | 側入式光源 | |||
燈管電氣 : | 電壓輸入 | 9.3±0.9V | 電流輸入 | 170/180/200mA (Min./Typ./Max.) | ||||
功耗 | 1.674W (Typ.) | |||||||
接口特征 : | 類型 | 包含在屏信號接口中 | 燈管驅動 | 無 | ||||
六、群創7寸液晶模組AT070TN94信號詳情
信號系統 : | Parallel RGB (1 ch, 6/8-bit) | |||||
信號電氣 : | 電壓輸入 | 3.3/10.3/16/-7V (Typ.)(VCC/AVDD/VGH/VGL) | 電流輸入 | 4.0/29.0/0.2/0.2mA (Typ.)(ICC/IAVDD/IGH/IGL) | ||
| 信號邏輯電壓 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
| 功耗 | 226mW (Typ.) | |||||
接口特征 : | 類型 | FPC | ||||
端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
航空電子 | 0.5 mm | 50pins | 1 pcs | DRGB-50P1C8B-115A | ||
七、群創7寸液晶模組AT070TN94包裝詳情
包裝箱: | 數量 | 重量 | 尺寸 (L×W×H) |
50 pcs / 箱 | 10.68± 0.53 Kgs | 530×355×255 mm (L×W×H) |

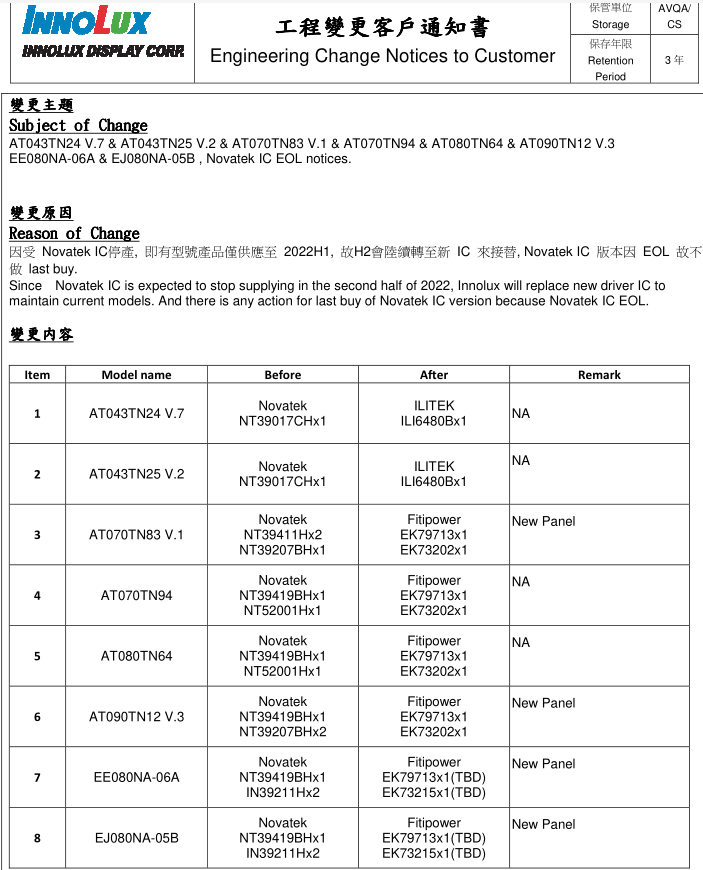

群創光電變更客戶通知書截圖如下:
