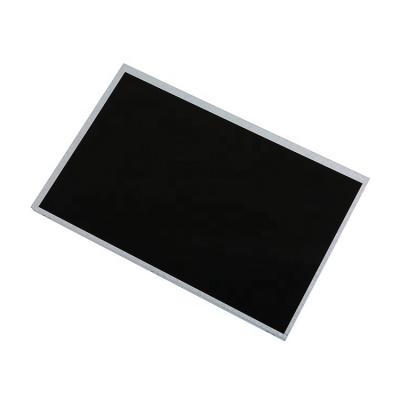

一、群創10.1寸車載液晶模組DJ101IA-07C 應用詳情
| 基礎信息: | 制造商 | 群創(INNOLUX) | 型號 | DJ101IA-07C |
| 類型 | a-Si TFT-LCD , 液晶模組 | 應用產品 | 車載 | |
| 對角尺寸 | 10.1英寸 | |||
| 應用環境: | 工作溫度 | -10 ~ 60 °C | 存儲溫度 | -20 ~ 70 °C |
| ROHS | ROHS | |||
| 典型特征: | 表面霧面,6/8位灰階可選,廣視角,風景模式,寬溫,高亮度,白光LED背光,寬屏,上/下/左/右翻轉顯示 | |||
二、群創10.1寸車載液晶模組DJ101IA-07C 結構詳情
| 像素特征: | 解析度 | 1280(RGB)×800 , WXGA | 點間距 | 0.058×0.175 (H×V) |
| 像素排列 | RGB垂直條狀 | 像素間距 | 0.175×0.175 (H×V) | |
| 結構尺寸: | 顯示區域 | 223.68(H) × 125.82(V) | 開口區域 | - |
| 外觀尺寸 | 238.48(H) × 148.025(V) | 外觀厚度 | 6.35/9.9 (Typ./Max.) | |
| 外觀特征: | 物理形狀 | 平面矩形 | 外觀樣式 | - |
| 寬高比 | 16:9 (H:V) | 風景肖像 | 風景模式 | |
| 安裝方式 : | Rear mounting Pole (6-M3) | |||
| 其他參數: | 重量 | 340g (Max.) | 表面處理 | 霧面 |
三、群創10.1寸車載液晶模組DJ101IA-07C 光學詳情
| 基礎信息: | 顯示亮度 | 750 cd/m2 (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
| 可視角度 | 85/85/85/85 (Typ.)(CR≥10) | 顯示模式 | AAS,常黑顯示,透射式 | |
| 推薦視角 | 全視角 | 響應時間 | 10/15 (Typ.)(Tr/Td) | |
| 色彩性能: | 白色坐標 | Wx:0.310; Wy:0.330 | 支持顏色 | 262K/16.7M (6-bit / 8-bit) |
| 色域 | 70% NTSC (CIE1931) | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、群創10.1寸車載液晶模組DJ101IA-07C 電子詳情
| 幀頻率 : | 60Hz |
| 翻轉掃描 : | 翻轉 (水平/垂直) |
| 功率總耗: | 9.44W (Max.) |
五、群創10.1寸車載液晶模組DJ101IA-07C 信號詳情
| 信號電氣: | 電壓供應 | 3.3V (Typ.) | 電流供應 | 320mA (Typ.) | |
| 功率消耗 | 1.6W (Max.) | ||||
| 信號類型: | LVDS (1 ch, 6/8-bit) | ||||
| 接口特征: | 位置 | - | 類型 | 端子 | |
| 接口詳情: | 品牌 | 型號 | 腳距 | 腳數 | 數量 |
| I-PEX | 20647-040E-01 | 0.5 mm | 40 pins | 1pcs | |
六、群創10.1寸車載液晶模組DJ101IA-07C 光源詳情
| 光源特征: | 光源類型 | WLED | 數量 | - | 光源壽命 | 20K(Min.) (Hours) |
| 是否可換 | - | 形狀 | - | 光源位置 | 側入式光源 | |
| 燈管電氣: | 電壓供應 | 21.6/27.2V (Min./Max.) | 電流供應 | 288mA (Typ.) | ||
| 功率消耗 | 7.84W (Max.) | |||||
| 接口特征: | 位置 | - | 類型 | 包含在屏信號接口中 | ||
| 光源驅動 | 無 | |||||
七、群創10.1寸車載液晶模組DJ101IA-07C 包裝詳情
| 包裝箱: | 每箱數量 | 重量 | 包裝箱尺寸 |
| 26 pcs / box | 10.64 Kgs | 620×345×240 mm (L×W×H) |
