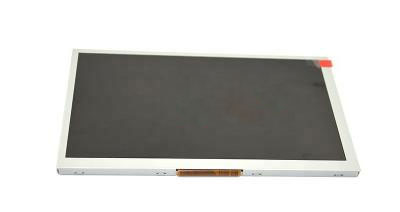

一、群創10.4寸工業液晶模組LSA40AT9001應用詳情
基本信息: | 面板品牌 | 群創 | 面板型號 | LSA40AT9001 |
| 面板尺寸 | 10.4" | 面板應用 | 便攜式DVD,數碼相框 | |
| 面板類型 | a-Si TFT-LCD , 液晶模組 | |||
| 工作環境: | 工作溫度 | -10 ~ 50 °C | 儲存溫度 | -20 ~ 60 °C |
| ROHS狀態 | ROHS | |||
| 典型特征: | 6/8位灰階可選,風景模式,白光LED背光 | |||
二、群創10.4寸工業液晶模組LSA40AT9001結構詳情
| 像素特征: | 分辨率 | 800(RGB)×600 , SVGA | 點間距 | 0.088×0.264 mm (H×V) |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.264×0.264 mm (H×V) | |
| 結構特征: | 顯示區域 | 211.2×158.4 mm(H×V) | 可視區域 | 214.2×162.5 mm (H×V) |
| 外觀尺寸 | 228.4×175.4 mm(H×V) | 外觀厚度 | 5.9±0.3 mm | |
| 外觀特征: | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比 | 4:3(H:V) | 外觀形狀 | - | |
| 其它特征 | 重量 | 379g (Typ.) | 表面處理 | Hard coating (3H) |
三、群創10.4寸工業液晶模組LSA40AT9001光學詳情
基本信息: | 面板亮度 | 250 cd/m2 (Typ.) | 對比度 | 500:1 (Typ.) (透射) |
| 可視角度 | 70/70/50/60 (Typ.)(CR≥10) | 光學模式 | TN,常白顯示,透射式 | |
| 最佳視角 | 6 o'clock | 反應時間 | 10/15 (Typ.)(Tr/Td) | |
| 色彩性能: | 白色色度 | Wx:0.310; Wy:0.330 | 顯示顏色 | 262K/16.2M (6-bit / 6-bit + Dithering) |
| 色域 | 5 0% NTSC (CIE1931) | 亮度變動 | - |
四、群創10.4寸工業液晶模組LSA40AT9001電子詳情
| 刷新頻率: | 60Hz |
| 翻轉掃描: | No |
| 時序控制 (T-CON) : | Embedded T-CON |
五、群創10.4寸工業液晶模組LSA40AT9001背光詳情
| 背光特征 : | 燈管類型 | WLED | 是否可換 | - | 燈管壽命 | 20K(Typ.) (Hours) |
| 數量 | 3S12P | 燈管形狀 | 陣列 | 位置 | 側入式光源 | |
| 燈管電氣 : | 電壓輸入 | 9.6/10.5V (Typ./Max.) | 電流輸入 | 240mA (Typ.) | ||
| 功耗 | 2.3/2.52W (Typ./Max.) | |||||
| 接口特征 : | 類型 | 端子 | 燈管驅動 | 無 | ||
| 接口詳情 : | 數量 | 腳間距 | 腳數 | 腳定義 | ||
| 1pcs | 3.5mm | 2pins | BLE-2PINS-CA | |||
六、群創10.4寸工業液晶模組LSA40AT9001信號詳情
| 信號系統: | Parallel RGB (1 ch, 6/8-bit) | 邏輯電壓 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
| 信號電氣: | 電壓輸入 | 3.3/10.5V (Typ.)(VCC/AVDD) | 電流輸入 | 6/40mA (Typ.)(ICC/AIDD) |
| 接口特征: | 類型 | FPC | 位置 | - |
| FPC詳情: | 腳間距 | 腳數 | 數量 | 接口定義 |
| 0.5mm | 60pins | 1pcs | ||
七、群創10.4寸工業液晶模組LSA40AT9001包裝詳情
| 包裝箱: | 數量 | 重量 | 尺寸 (L×W×H) |
| 25 pcs / 箱 | 12.59±0.63 Kgs | 530×355×255 mm (L×W×H) |
