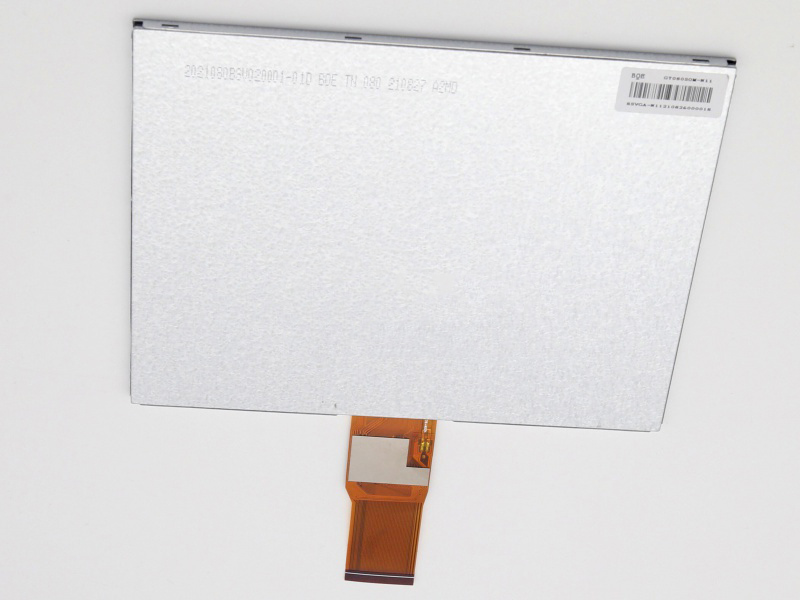

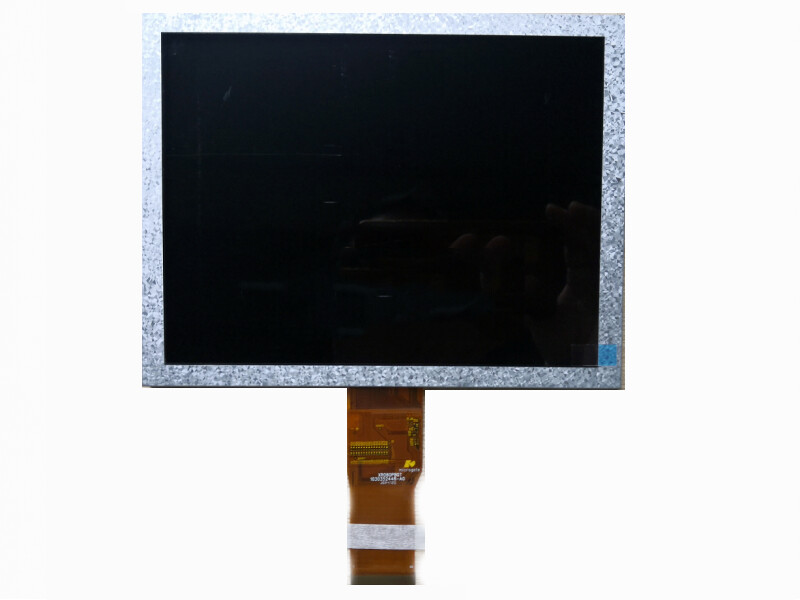

一、納雷液晶模組M080NL-05B 應用詳情
基礎信息 : | 品牌 | 納雷/NALEI | 型號名稱 | M080NL-05B |
屏幕類型 | a-Si TFT-LCD , 液晶模組 | |||
屏幕尺寸 | 8.0吋 | 適用于 | 工業 | |
最大額定 : | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征 : | 白光LED背光,上/下,左/右翻轉顯示,6/8位灰階可選,表面霧面 | |||
二、納雷/NALEI液晶模組M080NL-05B 光學詳情
基礎信息 : | 亮度(cd/m2) | 250 (Typ.) | 對比度 | 500:1 (Typ.) (透射) |
最佳角度 | - | 響應速度 | 20 (Typ.)(Tr+Td) ms | |
可視角度 | 75/75/75/75 (Typ.)(CR≥10) | 光學模式 | TN,常白顯示,透射式 | |
色彩性能 : | 色度 | Wx:0.310; Wy:0.310 | 顏色數量 | 262K/16.7M (6-bit / 6-bit + Dithering) |
色溫 | 6852K | 白場變動 | - |
三、納雷液晶模組M080NL-05B 結構詳情
像素特征 : | 分辨率 | 800(RGB)×600, SVGA | 像素配置 | RGB垂直條狀 |
點間距(W×H) | 0.0675×0.2025 mm | 像素間距(W×H) | 0.2025×0.2025 mm [125PPI] | |
物理尺寸 : | 顯示尺寸 | 162(W)×121.5(H) mm | 外觀尺寸 | 183(W)×141(H) mm |
可視尺寸 | 164.8(W)×124.3(H) mm | 外觀厚度 | 5.6±0.3 mm | |
外觀特征 : | 物理形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比(W:H) | 4:3 | 外觀樣式 | - | |
安裝方式 : | Without | |||
其它細節 : | 重量 | - | 表面處理 | 霧面 |
四、納雷液晶模組M080NL-05B 電子詳情
刷新頻率 : | 60Hz |
翻轉掃描 : | 翻轉 (水平/垂直) |
時序控制 (T-CON) : | Embedded T-CON |
五、納雷液晶模組M080NL-05B 信號詳情
信號電氣 : | 輸入電流 | 120/30.5/0.5/4.21mA (Typ.)(IDD/AIDD/IGH/IGL) | 輸入電壓 | 3.3/10/21/-7.78V (Typ.)(VDD/AVDD/VGH/VGL) | ||
功率消耗 | - | 信號接口 | Parallel RGB (1 ch, 6/8-bit) | |||
接口特征 : | 位置 | - | 類型 | FPC | ||
接口詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
0.5 mm | 50 pins | 1 pcs | DRGB-50P1C8B-115A | |||
六、納雷液晶模組M080NL-05B 發光詳情
光源特征 : | 燈管類型 | WLED | 數量 | 4S5P | 位置 | 側入式光源 |
可換性 | - | 燈管形狀 | 陣列 | 燈管壽命 | - | |
燈管電氣 : | 輸入電壓 | 10.8/12.0/12.8V (Min./Typ./Max.) | 輸入電流 | 100mA | ||
功率消耗 | 1.2W (Typ.) | |||||
接口特征 : | 位置 | - | 類型 | 包含在屏信號接口中 | ||
燈管驅動 : | 無 | |||||
