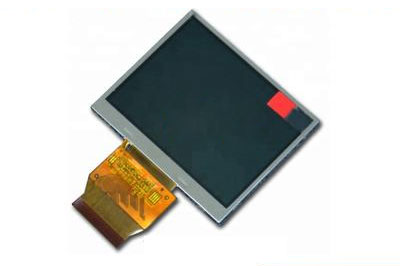

一、天馬3.5寸液晶模組TM035KDH03 應用詳情
基本信息: | 制造商 | 天馬 | 型號 | TM035KDH03 |
類型 | 液晶模組 a-Si TFT-LCD | 應用產品 | 數碼相機,數碼攝影機 | |
對角尺寸 | 3.5” | |||
應用環境: | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~~ 80 °C |
ROHS | ROHS | |||
典型特征: | 風景模式,白光LED背光 | |||
二、天馬3.5寸液晶模組TM035KDH03 結構詳情
像素特征: | 解析度 | 320(RGB)×240 , QVGA | 點間距 | 0.073×0.219 (H×V) |
像素排列 | RGB垂直條狀 | 像素間距 | 0.219×0.219 (H×V) | |
結構尺寸: | 顯示區域 | 70.08(H) × 52.56(V) | 開口區域 | 72.88(H) × 55.36(V) |
外觀尺寸 | 76.9(H) × 63.9(V) | 外觀厚度 | 3.15±0.2 mm | |
外觀特征: | 物理形狀 | 平面矩形 | 外觀形狀 | - |
寬高比 | 4:3 (H:V) | 風景肖像 | 肖像模式 | |
其它參數: | 重量 | 30.0g | 表面處理 | Clear,Hard coating (3H) |
三、天馬3.5寸液晶模組TM035KDH03 光學詳情
基本信息: | 顯示亮度 | 300 cd/m2 (Typ.) | 對比度 | 500:1 (Typ.) (透射) |
可視角度 | 70/70/60/70 (Typ.)(CR≥10) | 顯示模式 | TN,常白顯示,透射式 | |
最佳視角 | 12 o'clock | 響應時間 | 25 (Typ.)(Tr+Td) | |
色彩性能: | 白色坐標 | X:0.290; Y:0.305 | 支持顏色 | 16.7M (8-bit) |
色域 | 50% NTSC (CIE1931) | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天馬3.5寸液晶模組TM035KDH03 電子詳情
工作頻率: | 60Hz |
翻轉掃描 : | No |
驅動IC : | 已邦定 NV3035C |
時序控制 (T-CON) : | Embedded T-CON |
五、天馬3.5寸液晶模組TM035KDH03 信號詳情
信號電氣: | 電壓供應 | 3.3V (Typ.) | 功率消耗 | 35/50mW (Typ./Max.) |
信號類型: | Digital RGB (8/24-bit) + SPI, CCIR601/656 | 邏輯電壓 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
接口特征: | 類型 | FPC | ||
接口詳情: | 數量 | 腳數 | 腳距 | |
1pcs | 54pins | 0.5mm | ||
六、天馬3.5寸液晶模組TM035KDH03 光源詳情
光源特征: | 光源類型 | WLED | 光源形狀 | 1串 | 位置 | 側入式光源 |
數量 | 6S1P | 是否可換 | - | 燈管壽命 | 20K(Typ.) (Hours) | |
燈管電氣 | 電壓供應 | 19.2±2.4V | 電流供應 | 20/25mA (Typ./Max.) | ||
功耗 | 384/510mW (Typ./Max.) | |||||
接口特征: | 類型 | 包含在屏信號接口中 | ||||
背光驅動 : | 無 | |||||
七、天馬3.5寸液晶模組TM035KDH03包裝詳情
包裝箱: | 數量 | 重量 | 包裝箱尺寸 |
168 pcs / box | 8.94±0.45 Kgs | 530×350×250 mm (L×W×H) |
