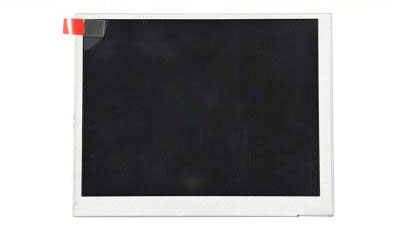

一、天馬5.6寸液晶模組TM056KDH01 應用詳情
基本信息: | 制造商 | 天馬 | 型號 | TM056KDH01 |
類型 | 液晶模組 a-Si TFT-LCD | 應用產品 | 可視門鈴,數碼相框,便攜式DVD,工業 | |
對角尺寸 | 5.6” | |||
應用環境: | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~~ 80 °C |
ROHS | ROHS | |||
典型特征: | 表面霧面,風景模式,白光LED背光,上/下/左/右翻轉顯示 | |||
二、天馬5.6寸液晶模組TM056KDH01 結構詳情
像素特征: | 解析度 | 320(RGB)×234 | 點間距 | 0.118×0.362 (H×V)mm |
像素排列 | RGB垂直條狀 | 像素間距 | 0.362×0.362 (H×V)mm | |
結構尺寸: | 顯示區域 | 113.28(H) × 84.708(V)mm | 開口區域 | 116.08(H) × 87.51(V)mm |
外觀尺寸 | 126.5(H) × 100(V)mm | 外觀厚度 | 5.7 (Typ.)mm | |
外觀特征: | 物理形狀 | 平面矩形 | 外觀形狀 | - |
寬高比 | 4:3 (H:V) | 風景肖像 | 肖像模式 | |
其它參數: | 重量 | 123g (Typ.) | 表面處理 | 霧面 |
三、天馬5.6寸液晶模組TM056KDH01 光學詳情
基本信息: | 顯示亮度 | 200 cd/m2 (Typ.) | 對比度 | 300:1 (Typ.) (透射) |
可視角度 | 65/65/45/65 (Typ.)(CR≥10) | 顯示模式 | TN,常白顯示,透射式 | |
最佳視角 | 12 o'clock | 響應時間 | 25 (Typ.)(Tr+Td) | |
色彩性能: | 白色坐標 | X:0.310; Y:0.330 | 支持顏色 | 全色 |
色域 | 50% NTSC (CIE1931) | 亮度均勻性 | 1.25/1.43 (Typ./Max.)(9 points) |
四、天馬5.6寸液晶模組TM056KDH01 電子詳情
翻轉掃描 : | 翻轉 (水平/垂直) |
時序控制 (T-CON) : | Embedded T-CON |
五、天馬5.6寸液晶模組TM056KDH01 信號詳情
信號電氣: | 電壓供應 | 5.0/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL) | 電流供應 | 0.8/3.41/0.056/0.056mA (Typ.)(ICC/IAVDD/IGH/IGL) |
信號類型: | TFT Specific Analog RGB | 邏輯電壓 | - | |
接口特征: | 類型 | FPC | ||
接口詳情: | 數量 | 腳數 | 腳距 | 腳定義 |
1pcs | 26pins | 0.5mm | ||
六、天馬5.6寸液晶模組TM056KDH01 光源詳情
光源特征: | 光源類型 | WLED | 光源形狀 | 陣列 | 位置 | 側入式光源 |
數量 | 2S7P | 是否可換 | - | 燈管壽命 | 20K(Typ.) (Hours) | |
燈管電氣: | 電壓供應 | 6.4V (Typ.) | 電流供應 | 140mA (Typ.) | ||
功耗 | 896mW (Typ.) | |||||
接口特征: | 類型 | 端子 | ||||
背光驅動 : | 無 | |||||
七、天馬5.6寸液晶模組TM056KDH01 包裝詳情
包裝箱: | 數量 | 重量 | 包裝箱尺寸 |
50 pcs / box | 10.09±0.5 Kgs | 530×350×250 mm (L×W×H) |
