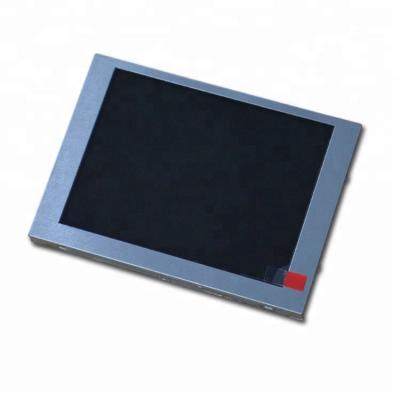

一、天馬5.7寸液晶模組TM057QDH01 應用詳情
基本信息: | 制造商 | 天馬 | 型號 | TM057QDH01 |
類型 | 液晶模組 a-Si TFT-LCD | 應用產品 | 工業 | |
對角尺寸 | 5.7” | |||
應用環境: | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~~ 85 °C |
ROHS | ROHS | |||
典型特征: | 表面霧面,風景模式,白光LED背光,上/下/左/右翻轉顯示,背光壽命大于5w小時 | |||
二、天馬5.7寸液晶模組TM057QDH01結構詳情
像素特征: | 解析度 | 640(RGB)×480 , VGA | 點間距 | 0.060×0.180 mm(W×H) |
像素排列 | RGB垂直條狀 | 像素間距 | 0.180×0.180mm (H×V) | |
結構尺寸: | 顯示區域 | 115.2(W)×86.4(H) mm | 開口區域 | 118.2(W)×89.4(H) mm |
外觀尺寸 | 144(W)×104.6(H) mm | 外觀厚度 | 12.8 (Max.) mm | |
外觀特征: | 物理形狀 | 平面矩形 | 外觀形狀 | - |
寬高比 | 4:3 (H:V) | 風景肖像 | 肖像模式 | |
安裝方式: | Rear mounting poles (4-Φ2.6) | |||
其它參數: | 重量 | TBD | 表面處理 | 霧面,Hard coating (3H) |
三、天馬5.7寸液晶模組TM057QDH01光學詳情
基本信息: | 顯示亮度 | 400 cd/m2 (Typ.) | 對比度 | 500:1 (Typ.) (透射) |
可視角度 | 70/70/70/60 (Typ.)(CR≥10) | 顯示模式 | TN,常白顯示,透射式 | |
最佳視角 | 6 o'clock | 響應時間 | 20(Typ./Max.)(Tr+Td) ms | |
色彩性能: | 白色坐標 | X:0.302; Y:0.329 | 支持顏色 | 262K (6-bit) |
色域 | 50% NTSC (CIE1931) | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天馬5.7寸液晶模組TM057QDH01 電子詳情
翻轉掃描 : | 翻轉 (水平/垂直) |
刷新頻率: | 60Hz |
時序控制 (T-CON) : | Embedded T-CON |
五、天馬5.7寸液晶模組TM057QDH01 信號詳情
信號電氣: | 電壓供應 | 3.3V (Typ.) | 電流供應 | 195/310mA (Typ./Max.) |
信號類型: | Parallel RGB (1 ch, 6-bit) | 邏輯電壓 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
接口特征: | 類型 | 端子 | ||
接口詳情: | 數量 | 腳數 | 腳距 | 腳定義 |
1pcs | 33pins | 0.5mm | DRGB-33P1C6B-020B | |
六、天馬5.7寸液晶模組TM057QDH01 光源詳情
光源特征: | 光源類型 | WLED | 光源形狀 | 3串 | 位置 | 側入式光源(底部) |
數量 | 7S3P | 是否可換 | - | 燈管壽命 | 50K(Typ.) (Hours) | |
燈管電氣 | 電壓供應 | 21/22.4/25.2V (Min./Max.) | 電流供應 | 25mA (Typ.) | ||
功耗 | 1.68W (Typ.) | |||||
接口特征: | 類型 | 端子 | ||||
背光驅動 : | 無 | |||||
七、天馬5.7寸液晶模組TM057QDH01 包裝詳情
包裝箱: | 數量 | 重量 | 包裝箱尺寸 |
40 pcs / box | 9.40±0.047 Kgs | 530×350×250 mm (L×W×H) |
