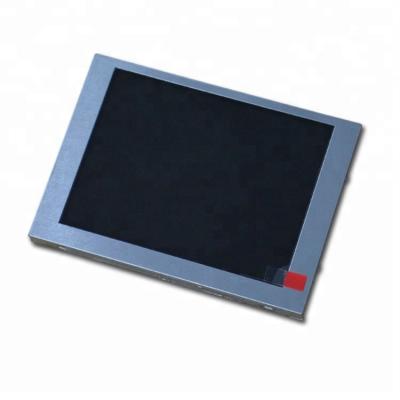

一、天馬液晶模組TM057KDHG04應用特征
| 基本信息 : | 制造商 | 天馬(TIANMA) | 面板型號 | TM057KDHG04 |
| 面板尺寸 | 5.7英寸 | 面板應用 | 工業 | |
| 面板類型 | a-Si TFT-LCD , 液晶模組 | |||
| 應用環境 : | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
| RoHS狀態 | RoHS | 耐振動性 | - | |
| 典型特征 : | 白光LED背光,背光壽命大于5萬小時,含LED驅動器,上/下/左/右翻轉顯示,表面霧面 | |||
二、天馬液晶模組TM057KDHG04結構特征
| 對角尺寸: | 5.7" | |||
| 像素特征: | 像素數量 | 320(RGB)×240 , QVGA | 點間距 | 0.120×0.360 mm (H×V) |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.360×0.360 mm (H×V) | |
| 結構尺寸: | 顯示區域 | 115.2(W)×86.4(H) mm | 可視區域 | 117.6(W)×88.8(H) mm |
| 外觀尺寸 | 144(W)×104.6(H) mm | 外觀厚度 | 12.3/12.8 (Typ./Max.) mm | |
| 外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景肖像 |
| 寬高比 | 4:3 (H:V) | 外觀形狀 | - | |
| 觸摸屏幕 : | 控制器 | 不含控制器 | 接口 | - |
| 同時觸點 | - | 觸摸技術 | 4線電阻觸摸屏 | |
| 安裝方式 : | Rear mounting poles (4-Φ2.6) | |||
| 其它參數 : | 重量 | TBD | 表面處理 | 霧面,Hard coating (3H) |
三、天馬液晶模組TM057KDHG04光學特征
| 基本信息: | 顯示亮度 | 顯示模式 | 對比度 |
| 500 cd/m2 (Typ.) | TN,常白顯示,透射式 | 500:1 (Typ.) (透射) | |
| 推薦視角 | 可視角度 | 響應時間 | |
| 6 o'clock | 70/70/70/60 (Typ.)(CR≥10) | 20 (Typ.)(Tr+Td) ms | |
| 色彩性能 : | 色溫 | 支持顏色 | 白色坐標 |
| 6485K | 262K(6-bit ) | Wx:0.313; Wy:0.329 | |
| 1931色域 : | NTSC比值 | sRGB覆蓋率 | Adobe RGB覆蓋率 |
| 54% | 73% | 56% | |
| DCI-P3覆蓋率 | Rec.2020覆蓋率 | 色域說明 | |
| 55% | 40% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 亮度均勻性 : | 1.25/1.33 (Typ./Max.)(9 points) | ||
四、天馬液晶模組TM057KDHG04電子特征
| 幀頻率 : | 60Hz |
| 翻轉掃描 : | 翻轉 (水平/垂直) |
五、天馬液晶模組TM057KDHG04光源特征
| 光源特征: | 光源類型 | 位置 | 壽命(小時) | 數量 | 形狀 | 是否可換 |
| WLED | 側入式光源 | 50K(Typ.) | 6S3P | 陣列 | - | |
| WLED電氣 : | 輸入電壓 | 輸入電流 | 功率消耗 | |||
| 9.0/12.0/21.0V (Min./Typ./Max.) | - | 1.20W (Typ.) | ||||
| 接口詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
| 日壓端子 | SM06B-SRSS-TB | 1.0 mm | 6 pins | 1 pcs | ||
| 接口特征: | 類型 | WLED 驅動 | ||||
| 端子 | 含LED驅動器 | |||||
六、天馬液晶模組TM057KDHG04信號特征
| 信號電氣 : | 輸入電壓 | 輸入電流 | 信號邏輯電壓 | |||
| 3.3V (Typ.) | 145/225mA (Typ./Max.) | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | ||||
| 接口特征 : | 信號類型 | 物理類型 | 接口位置 | |||
| Parallel RGB (1 ch, 6-bit) | 端子 | - | ||||
| 接口詳情 : | 品牌 | 型號 | 數量 | 腳數 | 腳間距 | 腳定義 |
| 廣瀨電機 | FH12-33S-0.5SH(55) | 1 pcs | 33pins | 0.5 mm | ||
七、天馬液晶模組TM057KDHG04包裝特征
| 包裝箱 : | 數量 | 重量 | 尺寸 |
| 40pcs / 箱 | TBD | 530×350×250 mm |
