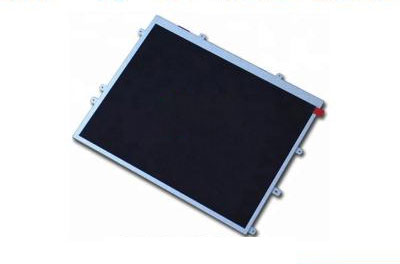

一、天馬8.4寸液晶模組TM084SDHG02 應用詳情
基本信息: | 制造商 | 天馬 | 型號 | TM084SDHG02 |
類型 | 液晶模組 a-Si TFT-LCD | 應用產品 | 工業 | |
對角尺寸 | 8.4” | |||
應用環境: | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~~ 80 °C |
ROHS | ROHS | |||
典型特征: | 表面霧面,6/8位灰階可選,風景模式,白光LED背光,上/下/左/右翻轉顯示 | |||
二、天馬8.4寸液晶模組TM084SDHG02結構詳情
像素特征: | 解析度 | 800(RGB)×600 , SVGA | 點間距 | 0.071×0.213 (H×V)(mm) |
像素排列 | RGB垂直條狀 | 像素間距 | 0.213×0.213 (H×V)(mm) | |
結構尺寸: | 顯示區域 | 170.4(H) × 127.8(V) | 開口區域 | 173.0(H) × 130.8(V)(mm) |
外觀尺寸 | 189.75(H) × 149.4(V) | 外觀厚度 | 4.8 (Typ.)(mm) | |
外觀特征: | 物理形狀 | 平面矩形 | 外觀形狀 | - |
寬高比 | 4:3 (H:V) | 風景肖像 | 風景模式 | |
其它參數: | 重量 | 245g (Typ.) | 表面處理 | 霧面 |
三、天馬8.4寸液晶模組TM084SDHG02光學詳情
基本信息: | 顯示亮度 | 330 cd/m2 (Typ.) | 對比度 | 500:1 (Typ.) (透射) |
可視角度 | 70/70/60/70 (Typ.)(CR≥10) | 顯示模式 | TN,常白顯示,透射式 | |
最佳視角 | 12 o'clock | 響應時間 | 20(Typ.)(Tr+Td) (ms) | |
色彩性能: | 白色坐標 | X:0.300; Y:0.310 | 支持顏色 | 262K/16.7M (6-bit / 6-bit + Dithering) |
色域 | 50% NTSC (CIE1931) | 亮度均勻性 | 1.33/1.43 (Typ./Max.)(9 points) |
四、天馬8.4寸液晶模組TM084SDHG02電子詳情
翻轉掃描 : | 翻轉 (水平/垂直) |
刷新頻率: | 60Hz |
驅動IC : | 已邦定 NT51008B + NT52002 |
時序控制 (T-CON) : | Embedded T-CON |
五、天馬8.4寸液晶模組TM084SDHG02信號詳情
信號電氣: | 電壓供應 | 3.3V (Typ.) | 電流供應 | TBD |
功耗 | 660mW (Typ.) | |||
信號類型: | Parallel RGB (1 ch, 6/8-bit) | 邏輯電壓 | - | |
接口特征: | 類型 | FPC | ||
接口詳情: | 數量 | 腳數 | 腳距 | 腳定義 |
1pcs | 60pins | 0.5mm | DRGB-50P1C8B-105A | |
六、天馬8.4寸液晶模組TM084SDHG02光源詳情
光源特征: | 光源類型 | WLED | 光源形狀 | 陣列 | 位置 | 側入式光源 |
數量 | 3S7P | 是否可換 | - | 燈管壽命 | 30K(Typ.) (Hours) | |
燈管電氣: | 電壓供應 | 9.6 (Typ.) | 電流供應 | 180/225mA (Typ./Max.) | ||
功耗 | 1.73W (Typ.) | |||||
接口特征: | 類型 | 端子 | ||||
背光驅動 : | 無 | |||||
七、天馬8.4寸液晶模組TM084SDHG02包裝詳情
包裝箱: | 數量 | 重量 | 包裝箱尺寸 |
36 pcs / box | 11.66±0.58 Kgs | 544×365×250 mm (L×W×H) |
