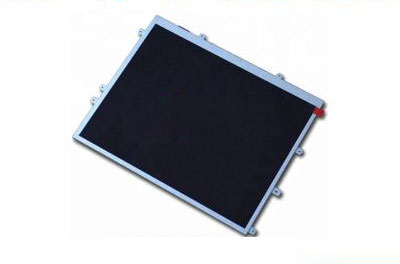

| 基本信息 : | 制造商 | 天馬(TIANMA) | 面板型號 | TM084SDHG01 |
| 面板尺寸 | 8.4英寸 | 面板應用 | 工業 | |
| 面板類型 | a-Si TFT-LCD , 液晶模組 | |||
| 應用環境 : | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
| RoHS狀態 | RoHS | 耐振動性 | - | |
| 典型特征 : | 白光LED背光,上/下/左/右翻轉顯示,壽命大于5萬小時,含LED驅動器,6/8位灰階可選,表面霧面 | |||
| 對角尺寸: | 8.4" | |||
| 像素特征: | 像素數量 | 800(RGB)×600 , SVGA | 點間距 | 0.071×0.213 (H×V) |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.213×0.213 (H×V) | |
| 結構尺寸: | 顯示區域 | 170.4(H) × 127.8(V) | 可視區域 | 173.2(H) × 130.6(V) |
| 外觀尺寸 | 203(H) × 142.5(V) | 外觀厚度 | 5.7±0.2 | |
| 外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景肖像 |
| 寬高比 | 4:3 (H:V) | 外觀形狀 | - | |
| 安裝方式 : | Face mounting holes (2-Φ3.0, 2-R1.5) on left, right bezel | |||
| 其它參數 : | 重量 | 185.1g | 表面處理 | 霧面 |
| 基本信息: | 顯示亮度 | 顯示模式 | 對比度 |
| 350 cd/m2 (Typ.) | TN,常白顯示,透射式 | 700:1 (Typ.) (透射) | |
| 推薦視角 | 可視角度 | 響應時間 | |
| 6 o'clock | 80/80/65/75 (Typ.)(CR≥10) | 25/10 (Typ.)(Tr/Td) | |
| 色彩性能 : | 色溫 | 支持顏色 | 白色坐標 |
| 6485K | 262K/16.2M (6-bit / 6-bit + FRC) | Wx:0.313; Wy:0.329 | |
| 1931色域 : | NTSC比值 | sRGB覆蓋率 | Adobe RGB覆蓋率 |
| 54% | 74% | 57% | |
| DCI-P3覆蓋率 | Rec.2020覆蓋率 | 色域說明 | |
| 56% | 40% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 亮度均勻性 : | 1.33 (Max.)(5 points) | ||
| 幀頻率 : | 60Hz |
| 翻轉掃描 : | 翻轉 (水平/垂直) |
| 功率消耗: | 6.7W (Typ.) |
| 光源特征: | 光源類型 | 位置 | 壽命(小時) | 數量 | 形狀 | 是否可換 |
| WLED | 側入式光源(頂部) | 50K(Typ.) | 9S2P | 2串 | Replaceable | |
| WLED電氣 : | 輸入電壓 | 輸入電流 | 功率消耗 | |||
| 10.8/12.0/12.6V (Min./Typ./Max.) | 480mA (Typ.) | 5.76/6W (Typ/Max.) | ||||
| 接口特征: | 類型 | WLED 驅動 | ||||
| 包含在屏信號接口中 | 含LED驅動器 | |||||
| 信號電氣 : | 輸入電壓 | 輸入電流 | 功率消耗 | |||
| 3.3V (Typ.) | 280mA (Typ.) | 0.924W (Typ.) | ||||
| 接口特征 : | 信號類型 | 物理類型 | 接口位置 | |||
| LVDS (1 ch, 6/8-bit) | 端子 | 背面 | ||||
| 接口詳情 : | 品牌 | 型號 | 數量 | 腳數 | 腳間距 | 腳定義 |
| 信盛精工 | MSB240420E | 1 pcs | 20 pins | 1.25 mm | LVDS-20P1C8B-080B | |
| 包裝箱 : | 數量 | 重量 | 尺寸 |
| 20pcs / 箱 | 14.8 Kgs | 570×320×420 mm (L×W×H) |
