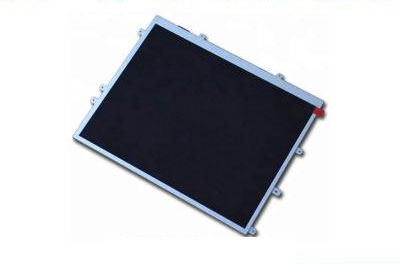

一、天馬9.7寸液晶模組TM097TDH02 應用詳情
基本信息: | 制造商 | 天馬 | 型號 | TM097TDH02 |
類型 | 液晶模組 a-Si TFT-LCD | 應用產品 | 平板電腦 | |
對角尺寸 | 9.7” | |||
應用環境: | 工作溫度 | 0 ~ 50 °C | 存儲溫度 | -20 ~ 60 °C |
ROHS | ROHS | |||
典型特征: | 風景模式,白光LED背光 | |||
二、天馬9.7寸液晶模組TM097TDH02結構詳情
像素特征: | 解析度 | 1024(RGB)×768 , XGA | 點間距 | 0.064×0.192 (H×V) |
像素排列 | RGB垂直條狀 | 像素間距 | 0.192×0.192 (H×V) | |
結構尺寸: | 顯示區域 | 196.608(H) × 147.456(V) | 開口區域 | 200.91(H) × 152.26(V) |
外觀尺寸 | 210.2(H) × 166.3(V) | 外觀厚度 | 3.55/5.85 (Max.) mm | |
外觀特征: | 物理形狀 | 平面矩形 | 外觀形狀 | - |
寬高比 | 4:3 (H:V) | 風景肖像 | 風景模式 | |
安裝方式: | Face mounting holes (8 pcs) on left, right, up slugs | |||
其它參數: | 重量 | 200g (Typ.) | 表面處理 | Clear |
三、天馬9.7寸液晶模組TM097TDH02光學詳情
基本信息: | 顯示亮度 | 350 cd/m2 (Typ.) | 對比度 | 500:1 (Typ.) (透射) |
可視角度 | 70/60/70/70 (Typ.)(CR≥10) | 顯示模式 | TN,常白顯示,透射式 | |
最佳視角 | 3 o'clock | 響應時間 | 20(Typ.)(Tr+Td) (ms) | |
色彩性能: | 白色坐標 | X:0.311; Y:0.316 | 支持顏色 | 262K(6-bit ) |
色域 | 50% NTSC (CIE1931) | 亮度均勻性 | 1.33 (Max.)(9 points) |
四、天馬9.7寸液晶模組TM097TDH02電子詳情
翻轉掃描 : | No |
刷新頻率: | 60Hz |
功率總耗 | 3.198W (Typ.) |
五、天馬9.7寸液晶模組TM097TDH02信號詳情
信號電氣: | 電壓供應 | 3.3V (Typ.) | 電流供應 | 271mA (Typ.) |
功耗 | 894.3mW (Typ.) | |||
信號類型: | LVDS (1 ch, 6-bit) | 邏輯電壓 | - | |
接口特征: | 類型 | 端子 | ||
接口詳情: | 數量 | 腳數 | 腳距 | 腳定義 |
1pcs | 30pins | 0.4mm | LVDS-30P1C6B-070B | |
六、天馬9.7寸液晶模組TM097TDH02光源詳情
光源特征: | 光源類型 | WLED | 光源形狀 | 6串 | 位置 | 側入式光源 |
數量 | 6S6P | 是否可換 | - | 燈管壽命 | 30K(Typ.) (Hours) | |
燈管電氣: | 電壓供應 | 19.2V (Typ.) | 電流供應 | 20mA (Typ.) | ||
接口特征: | 類型 | 包含在屏信號接口中 | ||||
背光驅動 : | 無 | |||||
