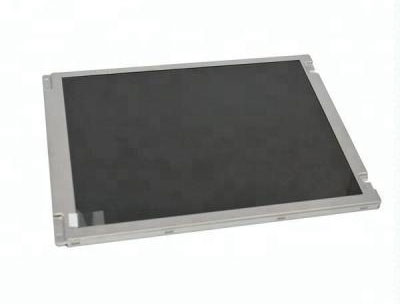

一、天馬12.1寸液晶模組TM121SCS01 應用詳情
基本信息: | 制造商 | 天馬 | 型號 | TM121SCS01 |
類型 | 液晶模組 a-Si TFT-LCD | 應用產品 | 工業 | |
對角尺寸 | 12.1” | |||
應用環境: | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~~ 80 °C |
ROHS | ROHS | |||
典型特征: | 風景模式,表面霧面,背光壽命大于5萬小時,180度翻轉顯示 | |||
二、天馬12.1寸液晶模組TM121SCS01結構詳情
像素特征: | 解析度 | 800(RGB)×600 , SVGA | 點間距 | 0.1025×0.3075 (H×V)(mm) |
像素排列 | RGB垂直條狀 | 像素間距 | 0.3075×0.3075 (H×V)(mm) | |
結構尺寸: | 顯示區域 | 246(H) × 184.5(V) | 開口區域 | 249.05(H) × 188.3(V)(mm) |
外觀尺寸 | 279(H) × 209(V) | 外觀厚度 | 11.0 (Typ.) mm | |
外觀特征: | 物理形狀 | 平面矩形 | 外觀形狀 | - |
寬高比 | 4:3 (H:V) | 風景肖像 | 風景模式 | |
安裝方式: | Face mounting holes (7 pcs) on left, right bezel | |||
其它參數: | 重量 | 425g | 表面處理 | 霧面 |
三、天馬12.1寸液晶模組TM121SCS01光學詳情
基本信息: | 顯示亮度 | 400 cd/m2 (Typ.) | 對比度 | 600:1 (Typ.) (透射) |
可視角度 | 70/70/50/60 (Typ.)(CR≥10) | 顯示模式 | TN,常白顯示,透射式 | |
最佳視角 | 6 o'clock | 響應時間 | 10/25 (Typ.)(Tr/Td) (ms) | |
色彩性能: | 白色坐標 | X:0.313; Y:0.329 | 支持顏色 | 16.2M (6-bit + FRC) |
色域 | 55% NTSC (CIE1931) | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天馬12.1寸液晶模組TM121SCS01電子詳情
翻轉掃描 : | No |
刷新頻率: | 60Hz |
功率消耗: | 6.8W (Typ.) |
五、天馬12.1寸液晶模組TM121SCS01信號詳情
信號電氣: | 電壓供應 | 3.3V (Typ.) | 輸入電流 | 270/325mA (Typ./Max.) | ||
信號類型: | LVDS (1 ch, 6/8-bit) | 邏輯電壓 | - | |||
接口特征: | 類型 | 端子 | ||||
接口詳情: | 數量 | 腳數 | 腳距 | 腳定義 | ||
1pcs | 20pins | 1.25mm | LVDS-20P1C8B-080B | |||
六、天馬12.1寸液晶模組TM121SCS01光源詳情
光源特征: | 光源類型 | CCFL | 光源形狀 | 直條 | 位置 | 側入式光源(頂部和底部) | ||
數量 | 2pcs | 是否可換 | - | 燈管壽命 | 50K(Min.) (Hours) | |||
燈管電氣: | 電壓供應 | 770V (Typ.) | 電流供應 | 6.0mA (Typ.) | ||||
工作頻率 | 40/55/60KHz (Min./Typ./Max.) | 啟動電壓 | 930/1120V (Max.)(Ta=+25/0℃) | |||||
接口特征: | 類型 | 端子 | 燈管驅動 | 無 | ||||
七、天馬12.1寸液晶模組TM121SCS01 包裝詳情
包裝箱: | 數量 | 重量 | 包裝箱尺寸 |
20 pcs / 箱 | 0.43 Kgs | 577×421×326 mm (L×W×H) |
