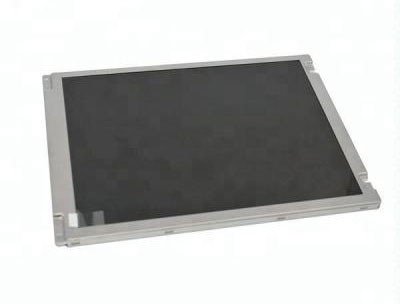

| 基本信息 : | 制造商 | 天馬(TIANMA) | 面板型號 | TM121JDSG10 |
| 面板尺寸 | 12.1英寸 | 面板應用 | 工業 | |
| 面板類型 | a-Si TFT-LCD , 液晶模組 | |||
| 應用環境 : | 工作溫度 | -30 ~ 80 °C | 存儲溫度 | -30 ~ 80 °C |
| RoHS狀態 | RoHS | 耐振動性 | - | |
| 典型特征 : | 白光LED背光,背光壽命大于5萬小時,含LED驅動器,表面霧面 | |||
| 對角尺寸: | 12.1" | |||
| 像素特征: | 像素數量 | 1280(RGB)×800 , WXGA | 點間距 | 0.068×0.204 (H×V) |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.204×0.204 (H×V) | |
| 結構尺寸: | 顯示區域 | 261.12(H) × 163.2(V) | 可視區域 | 262.12(H) × 164.2(V) |
| 外觀尺寸 | 278(H) × 184(V) | 外觀厚度 | 9.9/10.4 (Typ./Max.) | |
| 外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景肖像 |
| 寬高比 | 16:10 (H:V) | 外觀形狀 | - | |
| 安裝方式 : | Side mounting holes (4-M3) on left, right bezel | |||
| 其它參數 : | 重量 | 440g (Typ.) | 表面處理 | 霧面 |
| 基本信息: | 顯示亮度 | 顯示模式 | 對比度 |
| 450 cd/m2 (Typ.) | SFT,常黑顯示,透射式 | 1000:1 (Typ.) (透射) | |
| 推薦視角 | 可視角度 | 響應時間 | |
| 全視角 | 85/85/85/85 (Typ.)(CR≥10) | 12/13 (Typ.)(Tr/Td) | |
| 色彩性能 : | 色溫 | 支持顏色 | 白色坐標 |
| 6200K | 16.7M (8-bit) | Wx:0.316; Wy:0.350 | |
| 1931色域 : | NTSC比值 | sRGB覆蓋率 | Adobe RGB覆蓋率 |
| 39% | 55% | 41% | |
| DCI-P3覆蓋率 | Rec.2020覆蓋率 | 色域說明 | |
| 41% | 29% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 亮度均勻性 : | 1.33/1.43 (Typ./Max.)(9 points) | ||
| 幀頻率 : | 60Hz |
| 翻轉掃描 : | No |
| 驅動IC : | COG 已邦定 RM91M39, RM76M59 |
| 光源特征: | 光源類型 | 位置 | 壽命(小時) | 數量 | 形狀 | 是否可換 |
| WLED | - | 50K(Typ.) | - | - | - | |
| WLED電氣 : | 輸入電壓 | 輸入電流 | 功率消耗 | |||
| 10/12.0/15V (Min./Typ./Max.) | 660mA (Typ.) | 7.20W (Typ.) | ||||
| 接口特征: | 類型 | WLED 驅動 | ||||
| 包含在屏信號接口中 | 含LED驅動器 | |||||
| 信號電氣 : | 輸入電壓 | 輸入電流 | 功率消耗 | |||
| 3.3V (Typ.) | 660mA (Typ.) | 2.18W (Typ.) | ||||
| 接口特征 : | 信號類型 | 物理類型 | 接口位置 | |||
| LVDS (1 ch, 8-bit) | 端子 | - | ||||
| 接口詳情 : | 品牌 | 型號 | 數量 | 腳數 | 腳間距 | 腳定義 |
| 慶良 | 093G30-B0001A-G4 | 1 pcs | 30pins | 1.0 mm | ||
| 包裝箱 : | 數量 | 重量 | 尺寸 |
| 15pcs / 箱 | 10.0±0.5 Kgs | 530×430×274 mm (L×W×H) |
