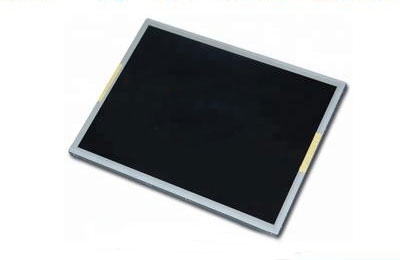

一、天馬15寸液晶模組TM150TDSG70應用詳情
基本信息: | 制造商 | 天馬 | 型號 | TM150TDSG70 |
類型 | 液晶模組 a-Si TFT-LCD | 應用產品 | 工業 | |
對角尺寸 | 15” | |||
應用環境: | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
ROHS | ROHS | |||
典型特征: | 風景模式,表面霧面,6/8位灰階可選,廣視角,白光LED背光,背光易換 | |||
二、天馬15寸液晶模組TM150TDSG70結構詳情
像素特征: | 解析度 | 1024(RGB)×768 , XGA | 點間距 | 0.099×0.297 mm(W×H) |
像素排列 | RGB垂直條狀 | 像素間距 | 0.297×0.297 mm(W×H) | |
結構尺寸: | 顯示區域 | 304.128×228.096 mm(W×H) | 開口區域 | 307.4×231.3 mm(W×H) |
外觀尺寸 | 325(H) × 253.5(V) mm | 外觀厚度 | 11.8±0.3 mm | |
外觀特征: | 物理形狀 | 平面矩形 | 外觀形狀 | - |
寬高比 | 4:3 (H:V) | 風景肖像 | 風景模式 | |
安裝方式: | Side mounting holes (4-M3) on left, right bezel | |||
其它參數: | 重量 | 1.00Kgs (Typ.) | 表面處理 | 霧面 |
三、天馬15寸液晶模組TM150TDSG70光學詳情
基本信息: | 顯示亮度 | 300 cd/m2 (Typ.) | 對比度 | 600:1 (Typ.) (透射) |
可視角度 | 80/80/80/80 (Typ.)(CR≥10) | 顯示模式 | TN,常白顯示,透射式 | |
最佳視角 | 12 o'clock | 響應時間 | 8(Typ.)(Tr+Td) ms | |
色彩性能: | 白色坐標 | X:0.313; Y:0.329 | 支持顏色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色域 | 60% NTSC (CIE1931) | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天馬15寸液晶模組TM150TDSG70電子詳情
翻轉掃描 : | No |
刷新頻率: | 60Hz |
五、天馬15寸液晶模組TM150TDSG70信號詳情
信號電氣: | 電壓供應 | 3.3V (Typ.) | 輸入電流 | 500/550mA (Typ./Max.) | ||
信號類型: | LVDS (1 ch,6/8-bit) | 邏輯電壓 | - | |||
接口特征: | 類型 | 端子 | ||||
接口詳情: | 數量 | 腳數 | 腳距 | 腳定義 | ||
1pcs | 20pins | 1.25mm | LVDS-20P1C8B-080A | |||
六、天馬15寸液晶模組TM150TDSG70光源詳情
光源特征: | 光源類型 | WLED | 光源形狀 | - | 位置 | 側入式光源 | ||
數量 | - | 是否可換 | Replaceable | 燈管壽命 | 30K(Min.) (Hours) | |||
燈管電氣 | 電壓供應 | 12.0V (Typ.) | 電流供應 | TBD | ||||
接口特征: | 類型 | 端子 | 背光驅動 | 含LED驅動器 | ||||
七、天馬15寸液晶模組TM150TDSG70包裝詳情
包裝箱: | 數量 | 重量 | 包裝箱尺寸 |
14 pcs / 箱 | 14.6 Kgs | 378×368×315.5 mm (L×W×H) |
