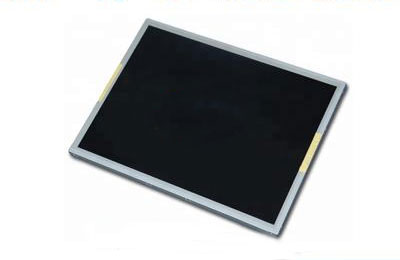

一、天馬液晶模組TM150XDHG01 應用詳情
| 基礎信息: | 品牌 | 天馬(TIANMA) | 型號名稱 | TM150XDHG01 |
| 屏幕類型 | a-Si TFT-LCD , 液晶模組 | |||
| 屏幕尺寸 | 15.0吋 | 適用于 | 工業,戶外高亮 | |
| 最大額定 : | 工作溫度 | -30 ~ 70 °C | 存儲溫度 | -40 ~ 80 °C |
| RoHS | RoHS | 抗振能力 | - | |
| 典型特征 : | 寬溫,超高亮度,白光LED背光,含LED驅動器,表面霧面 | |||
二、天馬液晶模組TM150XDHG01 光學詳情
| 基礎信息 : | 亮度(cd/m2) | 1000 (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
| 最佳角度 | 12 o'clock | 響應速度 | 20 (Typ.)(Tr+Td) ms | |
| 可視角度 | 80/80/80/80 (Typ.)(CR≥10) | 光學模式 | TN,常白顯示,透射式 | |
| 色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 顏色數量 | 262K (6-bit) |
| 色溫 | 6485K | 白場變動 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 | 54% | sRGB覆蓋率 | 75% |
| Adobe RGB覆蓋率 | 56% | DCI-P3覆蓋率 | 56% | |
| Rec.2020覆蓋率 | 40% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 顯示性能 : | 陽光下可視性 | 是 |
三、天馬液晶模組TM150XDHG01 結構詳情
| 像素特征 : | 分辨率 | 1600(RGB)×1200 , UXGA | 像素配置 | RGB垂直條狀 |
| 點間距(W×H) | 0.0635×0.1905 mm | 像素間距(W×H) | 0.1905×0.1905 mm | |
| 物理尺寸 : | 顯示尺寸 | 304.8(W)×228.6(H) mm | 外觀尺寸 | 318.7(W)×212.65(H) mm |
| 可視尺寸 | 307.8(W)×231.1(H) mm | 外觀厚度 | 6.0/6.5 (Typ./Max.) mm | |
| 外觀特征 : | 物理形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比(W:H) | 4:3 | 外觀樣式 | - | |
| 安裝方式 : | Side mounting holes (4-M2.5) on left, right bezel | |||
| 其它細節 : | 重量 | 620g | 表面處理 | 霧面 |
四、天馬液晶模組TM150XDHG01 電子詳情
| 翻轉掃描 : | No |
五、天馬液晶模組TM150XDHG01 信號詳情
| 信號電氣 : | 輸入電流 | 990mA (Typ.) | 輸入電壓 | 3.3V (Typ.) | |
| 功率消耗 | - | 信號接口 | LVDS (2 ch, 6-bit) | ||
| 接口特征 : | 位置 | - | 類型 | 端子 | |
| 信號詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 |
| 航空電子 | FI-XB30SL-HF10 | 1.0 mm | 30 pins | 1 pcs | |
六、天馬液晶模組TM150XDHG01 發光詳情
| 燈管特征 : | 燈管類型 | WLED | 數量 | - | 位置 | 側入式光源 |
| 可換性 | - | 燈管形狀 | - | 燈管壽命 | 30K(Typ.) (Hours) | |
| 接口特征 : | 位置 | - | 類型 | 端子 | ||
| 信號詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
| 廣瀨電機 | DF19L-14P-1H | 1.0 mm | 14 pins | 1 pcs | ||
| 燈管驅動 : | 含LED驅動器 | |||||
| 驅動電氣 : | 輸入電壓 | 12.0±1.2V | 輸入電流 | 1.14/1.29A (Typ./Max.) | ||
七、天馬液晶模組TM150XDHG01 包裝詳情
| 包裝箱 : | 數量 | 尺寸 (L×W×H) | 重量 |
| 15 pcs / 箱 | 520×435×330 mm | 12.75 Kgs |
