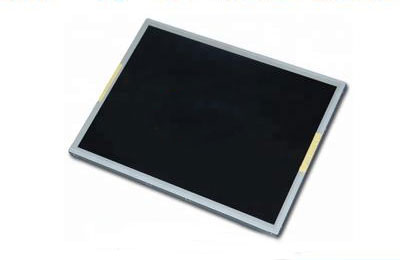

一、天馬液晶模組TM150TDSG80應用詳情
| 基礎信息 : | 品牌 | 天馬(TIANMA) | 型號名稱 | TM150TDSG81 |
| 屏幕類型 | a-Si TFT-LCD , 液晶模組 | |||
| 屏幕尺寸 | 15.0吋 | 適用于 | 工業 | |
| 最大額定 : | 工作溫度 | -10 ~ 65 °C | 存儲溫度 | -20 ~ 65 °C |
| RoHS | RoHS | 抗振能力 | - | |
| 典型特征 : | 背光易換,白光LED背光,含LED驅動器,6/8位灰階可選,表面霧面 | |||
二、天馬液晶模組TM150TDSG80光學詳情
| 基礎信息: | 亮度(cd/m2) | 350 (Typ.) | 對比度 | 800:1 (Typ.) (透射) |
| 最佳角度 | 12 o'clock | 響應速度 | 8 (Typ.)(Tr+Td) ms | |
| 可視角度 | 80/80/80/80 (Typ.)(CR≥10) | 光學模式 | TN,常白顯示,透射式 | |
| 色彩性能 : | 色度 | X:0.313; Y:0.329 | 顏色數量 | 262K/16.7M (6-bit / 6-bit + FRC) |
| 色溫 | 6485K | 白場變動 | 1.25/1.33 (Typ./Max.)(9 points) |
三、天馬液晶模組TM150TDSG80結構詳情
| 像素特征 : | 分辨率 | 1024(RGB)×768 , XGA | 像素配置 | RGB垂直條狀 |
| 點間距(W×H) | 0.099×0.297 mm | 像素間距(W×H) | 0.297×0.297 mm | |
| 物理尺寸 : | 顯示尺寸 | 304.128(W)×228.096(H) mm | 外觀尺寸 | 326.5(W)×253.5(H) mm |
| 可視尺寸 | 307.4(W)×231.3(H) mm | 外觀厚度 | 10.0 (Max.) mm | |
| 外觀特征 : | 物理形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比(W:H) | 4:3 | 外觀樣式 | - | |
| 安裝方式 : | Side mounting holes (4-M3) on left, right bezel | |||
| 其它細節 : | 重量 | TBD | 表面處理 | 霧面 |
四、天馬液晶模組TM150TDSG80電子詳情
| 刷新頻率 : | 60Hz |
| 翻轉掃描 : | No |
五、天馬液晶模組TM150TDSG80 信號詳情
| 信號電氣 : | 輸入電流 | - | 輸入電壓 | 3.3V (Typ.) | ||
| 功率消耗 | - | 信號接口 | LVDS (1 ch, 6/8-bit) | |||
| 接口特征 : | 位置 | - | 類型 | 端子 | ||
| 接口詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
| 禾昌 | 185083-20121 | 1.25 mm | 20 pins | 1 pcs | LVDS-20P1C8B-080A | |
六、天馬液晶模組TM150TDSG80發光詳情
| 光源特征 : | 燈管類型 | WLED | 數量 | - | 位置 | 側入式光源 |
| 可換性 | Replaceable | 燈管形狀 | - | 燈管壽命 | 30K(Typ.) (Hours) | |
| 接口特征 : | 位置 | - | 類型 | 端子 | ||
| 接口詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
| 信盛精工 | MSB24038P5 | 1.25 mm | 5 pins | 1 pcs | ||
| 燈管驅動 : | 含LED驅動器 | |||||
| 驅動電氣 : | 輸入電壓 | 12.0V (Typ.) | 輸入電流 | - | ||
七、天馬液晶模組TM150TDSG80包裝詳情
| 包裝箱 : | 數量 | 尺寸 (L×W×H) | 重量 |
| 14 pcs / 箱 | 438×402×464 mm | - |
