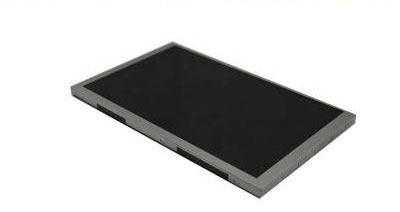

一、友達7寸G070VTN02.0工業液晶屏應用詳情:
基本信息 : | 面板品牌 | auo | 面板型號 | G070VTN02.0 |
| 面板尺寸 | 7英寸 | 面板應用 | 工業,戶外高亮 | |
| 面板類型 | a-Si TFT-LCD , 液晶模組 | |||
| 工作環境: | 工作溫度 | -30 ~ 70 °C | 存儲溫度 | -40 ~ 95 °C |
| RoHS狀態 | RoHS | 耐振動性 | 2.9G (28.4 m/s2) | |
| 典型特征: | 表面霧面,風景模式,寬溫,3G抗震,超高亮度,白光LED背光,寬屏,上/下/左/右翻轉顯示 | |||
| 生產狀態: | 預計2018年12月停產 | |||
二、友達7寸G070VTN02.0工業液晶屏光學特征:
基本信息: | 面板亮度 | 可視角度(L/R/U/D) | 反應時間 (ms) |
| 1500cd/m2 (Typ.) | 65/65/50/60 (Typ.)(CR≥10) | 12/18 (Typ.)(Tr/Td) | |
| 工作模式 | 對比度 | ||
| TN,常白顯示,透射式 | 600 : 1 (Typ.) (透射) | ||
顯示顏色 : | 色域 | 顯示顏色 | 白色色度 |
| 66% NTSC (CIE1931) | 262K (6-bit) | X:0.306; Y:0.328 | |
| 白場變動 | 1.33/1.43 (Typ./Max.)(9 points) | ||
| 顯示性能: | 陽光下可視性 | 是 |
三、友達7寸G070VTN02.0工業液晶屏結構特征
| 面板尺寸: | 7.0英寸 | |||
| 像素特征 : | 像素?cái)?shù)量 | 像素布局 | 像素間距 (mm) | 點間距 (mm) |
| 800(RGB)×480 , WVGA | RGB垂直條狀 | 0.1905×0.1905 | 0.0635×0.1905 | |
| 結構尺寸: | 顯示區域 (mm) | 可視區域 (mm) | 外觀尺寸 (mm) | 外觀厚度 (mm) |
| 152.4(H) × 91.44(V) | 155.41(H) × 94.66(V) | 169(H) × 103.51(V) | 6.22±0.3 mm | |
| 外觀特征 : | 物理形狀 | 風景肖像 | 寬高比 | |
| 平面矩形 | 風景模式 | 15:9 (H:V) | ||
| 其它詳情 : | 重量 | 表面處理 | ||
| 157g (Typ.) | 霧面,Hard coating (3H) | |||
四、友達7寸G070VTN02.0工業液晶屏電子特征
| 翻轉掃描: | 翻轉 (水平/垂直) |
| 工作頻率 : | 60Hz |
五、友達7寸G070VTN02.0工業液晶屏背光特征
| 燈管特征 : | 類型 | 位置 | 數量 | 形狀 | 壽命(小時) | |
| WLED | 側入式光源 | 8S2P | 2串 | 10K(Min.) | ||
| WLED電氣 : | 電壓供應 | 電流供應 | 功率消耗 | |||
| 25.6/27.2V (Typ./Max.) | 100mA (Typ.) | 5.44W (Max.) | ||||
| 接口特征 : | 背光驅動 | 類型 | ||||
| 無 | FPC | |||||
| 接口詳情 : | 腳間距 | Pin 數量 | 數量 | 腳定義 | ||
| 1.0 mm | 8 pins | 1 pcs | BLE-8PINS-AANCCNNN | |||
六、友達7寸G070VTN02.0工業液晶屏信號特征
| 驅動電氣 : | 電壓供應 | 電流供應 | 功率消耗 |
| 3.3/11.0/20.0/-10.0V (Typ.)(VDD/AVDD/VGH/VGL) | 11.6/22.2/0.22/0.27mA (Typ.)(IDD/AIDD/IGH/IGL) | 290mW (Typ.) | |
| 信號邏輯電壓 : | 0≤VIL≤0.3VDDIO; 0.7VDDIO≤VIH≤VDDIO | ||
| 接口特征 : | 信號系統 | 類型 | |
| Parallel RGB (1 ch, 6-bit) | FPC | ||
| FPC詳情 : | 腳間距 | Pin 數量 | 數量 |
| 0.5 mm | 50 pins | 1 pcs | |
七、友達7寸G070VTN02.0工業液晶屏包裝特征
| 包裝箱 : | 數量 | 重量 |
| 60 pcs / 箱 | 15 Kgs |
