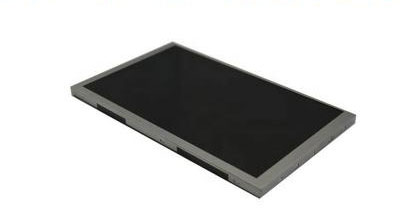

| 基本信息 : | 制造商 | 友達(AUO) | 型號 | A070VTN06.4 |
| 類型 | 液晶模組a-Si TFT-LCD | 應用產品 | 工業,車載顯示 | |
| 對角尺寸 | 7.0” | |||
| 應用環境 : | 存儲溫度 | -30 ~ 80 °C | 工作溫度 | -30 ~ 80 °C |
| RoHS | RoHS | |||
| 典型特征 : | 寬溫,白光LED背光,壽命大于5萬小時,上/下,左/右翻轉顯示,6/8位灰階可選,表面霧面 | |||
| 像素特征 : | 解析度 | 800(RGB)×480, WVGA | 點間距 | 0.0642×0.1790 (H×V) |
| 像素排列 | RGB垂直條狀 | 像素間距 | 0.1926×0.1790 (H×V) [134PPI] | |
| 結構尺寸 : | 顯示區域 | 154.08(H) × 85.92(V) | 開口區域 | 157.1(H) × 90.92(V) |
| 外觀尺寸 | 164.9(H) × 100(V) | 外觀厚度 | 5.7±0.2 | |
| 外觀特征 : | 物理形狀 | 平面矩形 | 外觀形狀 | - |
| 寬高比 | 16:9 (H:V) | 風景肖像 | 風景模式 | |
| 安裝方式 : | Without | |||
| 其它參數 : | 重量 | 150±15g | 表面處理 | 霧面,Hard coating (3H) |
| 基本信息 : | 顯示亮度 | 500 cd/m2 (Typ.) | 對比度 | 500:1 (Typ.) (透射) |
| 可視角度 | 75/75/55/65 (Typ.)(CR≥10) | 顯示模式 | TN,常白顯示,透射式 | |
| 最佳視角 | 6 o'clock | 響應時間 | 25 (Typ.)(Tr+Td) | |
| 色彩性能 : | 白色坐標 | X:0.310; Y:0.330 | 支持顏色 | 262K/16.7M (6-bit / 6-bit + Dithering) |
| 色溫 | 6638K | 亮度均勻性 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 | 54% | sRGB覆蓋率 | 75% |
| Adobe RGB覆蓋率 | 56% | DCI-P3覆蓋率 | 56% | |
| Rec.2020覆蓋率 | 40% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 幀頻率 : | 60Hz |
| 翻轉掃描 : | 翻轉 (水平/垂直) |
| 功率總耗 : | 1.86W (Max.) |
| 時序控制 (T-CON) : | Embedded T-CON |
| 信號電氣 : | 電壓供應 | 3.3/10.4/16/-7V (Typ.)(DVDD/AVDD/VGH/VGL) | 電流供應 | 9.8/13.1/0.2/0.2mA (Typ.)(DIDD/AIDD/IGH/IGL) | ||
| 信號類型 : | Parallel RGB (1 ch, 6/8-bit) | 邏輯電壓 | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD | |||
| 接口特征 : | 位置 | - | 類型 | FPC | ||
| 接口詳情 : | 品牌 | 型號 | 數量 | 腳數 | 腳距 | 腳定義 |
| 1pcs | 50pins | 0.5mm | ||||
| 光源特征 : | 光源類型 | WLED | 光源形狀 | 陣列 | 位置 | 側入式光源 |
| 數量 | 3S3P | 是否可換 | - | 燈管壽命 | 50K (Min.) 小時 | |
| 燈管電氣 : | 電壓供應 | 9.3/10.2V (Typ./Max.) | 電流供應 | 54mA (Typ.) | ||
| 功耗 | 1.66W (Max.) | |||||
| 接口特征 : | 位置 | - | 類型 | 包含在屏信號接口中 | ||
| 背光驅動 : | 無 | |||||
| 包裝箱 : | 數量 | 重量 | 包裝箱尺寸 |
| 56 pcs / 箱 | 10.4 Kgs | 520×340×250 mm (L×W×H) |
