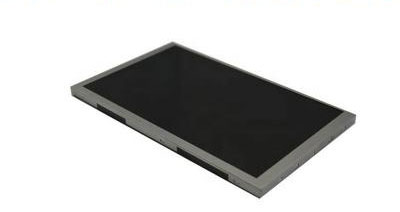

一、友達液晶模組A070VTN06.1 應用詳情
基礎信息: | 制造商 | 友達AUO | 型號 | A070VTN06.1 |
類型 | a-Si TFT-LCD , 液晶模組 | 應用產品 | 工業 | |
對角尺寸 | 7” | |||
應用環境: | 存儲溫度 | -30 ~ 85 °C | 工作溫度 | -20 ~ 70 °C |
RoHS | RoHS | |||
典型特征 : | 寬溫,超高亮度,白光LED背光,上/下/左/右翻轉顯示 | |||
二、友達液晶模組A070VTN06.1 結構詳情
像素特征 : | 解析度 | 800(RGB)×480, WVGA | 點間距 | 0.0642×0.1790 (H×V) |
像素排列 | RGB垂直條狀 | 像素間距 | 0.1926×0.1790 (H×V) [134PPI] | |
結構尺寸 : | 顯示區域 | 154.08(H) × 85.92(V) | 開口區域 | 157.29(H) × 90.91(V) |
外觀尺寸 | 166.43(H) × 102.2(V) | 外觀樣式 | - | |
外觀特征 : | 物理形狀 | 平面矩形 | 外觀樣式 | 6.3±0.3 |
寬高比 | 16:9 (H:V) | 風景肖像 | 風景模式 | |
安裝方式 : | Without | |||
其它參數 : | 重量 | TBD | 表面處理 | - |
三、友達液晶模組A070VTN06.1 光學詳情
基礎信息 : | 顯示亮度 | 1250 cd/m2 (Min.) | 對比度 | 500:1 (Typ.) (透射) |
可視角度 | 60/60/40/60 (Typ.)(CR≥10) | 顯示模式 | TN,常白顯示,透射式 | |
推薦視角 | 6 o'clock | 響應時間 | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐標 | Wx:0.310; Wy:0.330 | 支持顏色 | 65K |
色溫 | 6638K | 亮度均勻性 | 1.25/1.43 (Typ./Max.)(9 points) | |
顯示性能 : | 室外可視性 | 是 | 透射度 | - |
四、友達液晶模組A070VTN06.1 電子詳情
幀頻率 : | 60Hz |
翻轉掃描 : | 翻轉 (水平/垂直) |
時序控制 (T-CON) : | Embedded T-CON |
五、友達液晶模組A070VTN06.1 信號詳情
信號電氣 : | 電壓供應 | 3.3/11/16/-7V (Typ.)(DVDD/AVDD/VGH/VGL) | 電流供應 | 10.5/16/0.2/0.2mA (Typ.)(DIDD/AIDD/IGH/IGL) | ||
信號類型 : | Parallel RGB (1 ch, 4-bit) | 邏輯電壓 | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD | |||
接口特征 : | 位置 | - | 類型 | FPC | ||
接口詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
0.3mm | 51pins | 1pcs | ||||
六、友達液晶模組A070VTN06.1 光源詳情
光源特征: | 光源類型 | WLED | 數量 | 9S3P | 光源壽命 | 10K(Min.) (Hours) |
是否可換 | - | 形狀 | 3串 | 光源位置 | 側入式光源 | |
燈管電氣 : | 電壓供應 | 26.55/29.7V (Typ./Max.) | 電流供應 | 195mA (Typ.) | ||
接口特征 : | 位置 | - | 類型 | 包含在屏信號接口中 | ||
光源驅動 : | 無 | |||||
七、友達液晶模組A070VTN06.1 包裝詳情
包裝箱 : | 每箱數量 | 重量 | 包裝箱尺寸 |
56 pcs / box | 11.29 Kgs | - |
