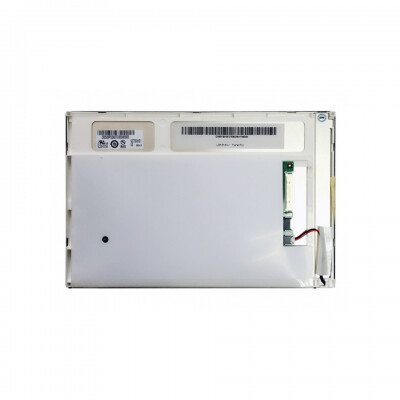

一、友達液晶模組G070VW01.012 應用詳情
| 基本信息 : | 面板品牌 | 友達(AUO) | 面板型號 | G070VW01.012 |
| 面板尺寸 | 7.0英寸 | |||
| 面板類型 | a-Si TFT-LCD , 液晶模組 | |||
| 工作環境 : | 工作溫度 | -30 ~ 85 °C | 存儲溫度 | -30 ~ 85 °C |
| RoHS狀態 | RoHS | 耐振動性 | 1.5G (14.7 m/s2) | |
| 典型特征 : | 寬溫,白光LED背光,壽命大于5萬小時,含LED驅動器,上/下,左/右翻轉顯示,6/8位灰階可選,表面霧面 | |||
二、友達液晶模組G070VW01.012 結構詳情
| 像素特征 : | 像素數量 | 800(RGB)×480, WVGA | 點間距 | 0.0635×0.1905 mm (H×V) |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.1905×0.1905 mm (H×V) [133PPI] | |
| 結構尺寸 : | 顯示區域 | 152.4×91.44 mm (H×V) | 可視區域 | 155.2×94.24 mm (H×V) |
| 外觀尺寸 | 170×111 mm (H×V) | 外觀厚度 | 7.5±0.5 mm | |
| 外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比 | 15:9 (H:V) | 外觀樣式 | - | |
| 安裝孔位 : | Without | |||
| 其它特征 : | 重量 | 165/175g (Typ./Max.) | 表面處理 | 霧面,Hard coating (3H) |
三、友達液晶模組G070VW01.012 光學詳情
| 基本信息 : | 面板亮度 | 400 cd/m2 (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
| 可視角度 | 89/89/89/89 | 光學模式 | 透射式 | |
| 最佳視角 | 全視角 | 反應時間 | 20/10 (Typ.)(Tr/Td) ms | |
| 色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 顯示顏色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色溫 | 6638K | 亮度變動 | 1.30 (Max.)(5 points) |
四、友達液晶模組G070VW01.012 背光詳情
| 背光特征 : | 燈管類型 | WLED | 數量 | - | 燈管壽命 | 50K (Min.) 小時 |
| 是否可換 | No | 燈管形狀 | 1串 | 位置 | 側入式光源 | |
接口特征 : | 類型 | 端子 | 位置 - | - | ||
| 燈管驅動 | 含LED驅動器 | |||||
| 接口詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
| 恩得利 | 3808K-F04N-02R | 1.25 mm | 4 pins | 1 pcs | ||
| 驅動電氣 : | 電壓輸入 | 12.0V (Typ.) | ||||
五、友達液晶模組G070VW01.012 信號詳情
| 信號系統 : | LVDS (1 ch, 6/8-bit) | 信號邏輯電壓 | - | |||
| 信號電氣 : | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | - | ||
| 接口特征 : | 類型 | 端子 | 位置 | - | ||
| 端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
| 廣瀨電機 | DF19LA-20P-1H | 1.0 mm | 20 pins | 1 pcs | LVDS-20P1C8B-140A | |
