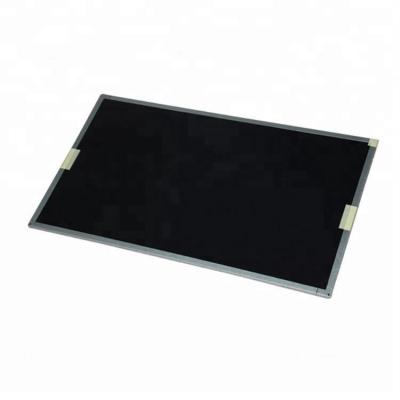

一、友達液晶模組G215HAN01.6 應用詳情
基本信息 : | 面板品牌 | 友達(AUO) | 面板型號 | G215HAN01.6 |
面板尺寸 | 21.5英寸 | 面板應用 | 工業,醫療影像 | |
面板類型 | a-Si TFT-LCD , 液晶模組 | |||
工作環境 : | 工作溫度 | 0 ~ 50 °C | 存儲溫度 | -20 ~ 60 °C |
RoHS狀態 | RoHS | 耐振動性 | 1.5G (14.7 m/s2) | |
典型特征 : | 白光LED背光,壽命大于5萬小時,表面霧面 | |||
二、友達液晶模組G215HAN01.6 結構詳情
像素特征 : | 像素?cái)?shù)量 | 1920(RGB)×1080, FHD | 點間距 | 0.08265×0.24795 mm (H×V) |
像素布局 | RGB垂直條狀 | 像素間距 | 0.24795×0.24795 mm (H×V) [102PPI] | |
結構尺寸 : | 顯示區域 | 476.064×267.786 mm (H×V) | 可視區域 | 479.8×271.3 mm (H×V) |
外觀尺寸 | 497.6×292.2 mm (H×V) | 外觀厚度 | ||
外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比 | 16:9 (H:V) | 外觀樣式 | - | |
安裝孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | - | 表面處理 | 霧面,Hard coating (3H) |
三、友達液晶模組G215HAN01.6 光學詳情
基本信息 : | 面板亮度 | 500 cd/m2 (Typ.) | 對比度 | 1800:1 (Typ.) (透射) |
可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 光學模式 | AHVA,常黑顯示,透射式 | |
最佳視角 | 全視角 | 反應時間 | 12/10 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 顯示顏色 | 16.7M (8-bit) |
色溫 | 6485K | 亮度變動 | 1.25/1.33 (Typ./Max.)(9 points) |
四、友達液晶模組G215HAN01.6 電子詳情
工作頻率 : | 60Hz |
翻轉掃描 : | No |
五、友達液晶模組G215HAN01.6 背光詳情
背光特征: | 燈管類型 | WLED | 數量 | - | 燈管壽命 | 50K (Min.) 小時 |
是否可換 | - | 燈管形狀 | - | 位置 | 側入式光源(頂部) | |
接口特征 : | 類型 | 端子 | 位置 | - | ||
燈管驅動 | 無 | |||||
六、友達液晶模組G215HAN01.6 信號詳情
信號系統 : | LVDS (2 ch, 8-bit) | 信號邏輯電壓 | - | |||
信號電氣 : | 電壓輸入 | 5.0V (Typ.) | 電流輸入 | - | ||
接口特征 : | 類型 | 端子 | 位置 | - | ||
端子詳情: | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
信盛精工 | MSBKT2407P30HB | 1.0 mm | 30 pins | 1 pcs | ||
