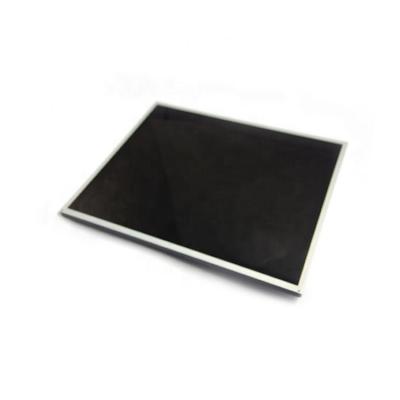

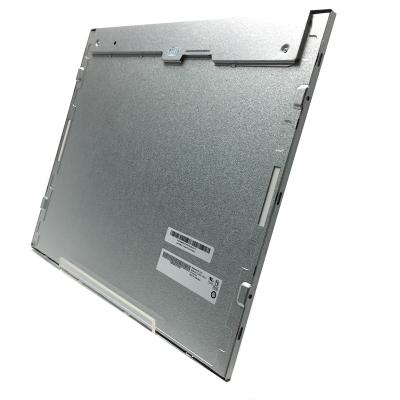

一、友達液晶模組G190ETN01.601 應用詳情
基礎信息 :
| 制造商 | 友達（AUO） | 型號 | G190ETN01.601 |
| 類型 | a-Si TFT-LCD , 液晶模組 | 應用產品 | 工業，戶外高亮 |
| 對角尺寸 | 19.0" | | |
| 應用環境 : | 存儲溫度 | -30 ~ 70 °C | 工作溫度 | -30 ~ 70 °C |
| RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s2) |
| 典型特征 : | 寬溫，超高亮度，白光LED背光，壽命大于5萬小時，含LED驅動器，端子正裝 |
二、友達液晶模組G190ETN01.601 結構詳情
| 像素特征 : | 解析度 | 1280(RGB)×1024, SXGA | 點間距 | 0.098×0.294 (H×V) |
| 像素排列 | RGB垂直條狀 | 像素間距 | 0.294×0.294 (H×V) [86PPI] |
| 結構尺寸 : | 顯示區域 | 376.32(H) × 301.056(V) | 開口區域 | 380.3(H) × 305.1(V) |
| 外觀尺寸 | 396(H) × 324(V) | 外觀厚度 | 15.29±0.5 |
| 外觀特征 : | 物理形狀 | 平面矩形 | 外觀樣式 | - |
| 寬高比 | 5:4 (H:V) | 風景肖像 | 風景模式 |
| 安裝方式 : | Side mounting holes (4-M3) on left, right bezel |
| 其它參數 : | 重量 | 1.80Kgs (Max.) | 表面處理 | Hard coating (2H)，抗反射處理 |
三、友達液晶模組G190ETN01.601 光學詳情
| 基礎信息 : | 顯示亮度 | 1600 cd/m2 (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
| 可視角度 | 85/85/80/80 (Typ.)(CR≥10) | 顯示模式 | TN，常白顯示，透射式 |
| 推薦視角 | - | 響應時間 | 10 (Typ.)(Tr+Td) |
| 色彩性能 : | 白色坐標 | Wx:0.310; Wy:0.320
| 支持顏色 |
16.7M (6-bit + Hi-FRC)
|
| 色溫 |
6737K
| 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) |
顯示性能 :
| 室外可視性 | 是 | 透射度 | - |
四、友達液晶模組G190ETN01.601 電子詳情
| 幀頻率 : | 60Hz |
| 翻轉掃描 : | No |
| 功率總耗: | 48W (Typ.) |
五、友達液晶模組G190ETN01.601 信號詳情
| 信號電氣 : | 電壓供應 | 5.0V (Typ.) | 電流供應 | 0.6/0.8A (Typ./Max.) |
| 功率消耗 | 3/4W (Typ./Max.) |
| 信號類型 : | LVDS (2 ch, 8-bit) | | | 邏輯電壓 | - | |
| 接口特征 : | 位置
| 背面 | | 類型 | 端子 | |
| 接口詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
航空電子 |
FI-XB30SSRLA-HF16 | 1.0 mm | 30 pins | 1pcs |
LVDS-30P2C8B-200A |
六、友達液晶模組G190ETN01.601 光源詳情
| 光源特征 : | 光源類型 | WLED | 數量 | - | 光源壽命 | 50K (Min.) 小時 |
| 是否可換 | - | 形狀 | - | 光源位置 | 側入式光源 |
| 接口特征 : | 位置 | - | 類型 | 端子 |
| 接口詳情 : |
品牌
| 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
| MS240110RHD | | 10 pins | 1 pcs | |
| 光源驅動 : | 含LED驅動器 |
| 驅動電氣 : | 電壓供應 | 5.0/12.0/21.0V (Min./Typ./Max.) | 電流供應 | 2.6A (Typ.) |
| 功率消耗 | 34/39W (Typ./Max.) |
七、友達液晶模組G190ETN01.601 包裝詳情
| 包裝箱 : | 每箱數量 | 重量 | 包裝箱尺寸 |
| 7 pcs / box | 14 Kgs | 476×274×414 mm (L×W×H)
|
