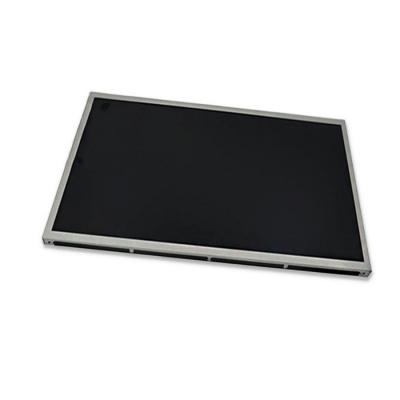

一 、友達18.5寸工業液晶模組G185HAN01.1應用詳情
基礎信息： | 制造商 | 友達（AUO） | 型號 | G185HAN01.1 |
類型 | a-Si TFT-LCD , 液晶模組 | 應用產品 | 工業,醫療影像 | |
屏幕尺寸 | 18.5” | |||
應用環境： | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -20 ~ 70 °C |
ROHS | ROHS | 抗振性能 | ||
典型特征： | 廣色域，表面霧面，廣視角，風景模式，白光LED背光，信號端子正裝，寬屏，背光壽命大于5萬小時 | |||
二 、友達18.5寸工業液晶模組G185HAN01.1結構詳情
像素特征： | 解析度 | 1920(RGBY)×1080 , FHD | 點間距 | 0.071×0.213 (H×V)mm |
像素排列 | RGB垂直條狀 | 像素間距 | 0.213×0.213mm (H×V) | |
結構尺寸： | 顯示區域 | 409.8(H) × 230.4(V)mm | 開口區域 | 410.96(H) × 232.0(V)mm |
外觀尺寸 | 430.4(H) × 254.6(V)mm | 外觀厚度 | 12.0±0.5 mm | |
外觀特征 ： | 物理性質 | 平面矩形 | 外觀樣式 | - |
寬高比 | 16:9 (H:V) | 風景肖像 | 風景模式 | |
安裝方式： | Side mounting holes (4-M3) on left, right bezel | |||
其他參數： | 重量 | 1.20Kgs (Typ.) | 表面處理 | 霧面，Hard coating (3H) |
三、友達18.5寸工業液晶模組G185HAN01.1光學詳情
基礎信息： | 顯示亮度 | 500 cd/m2 (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
可視角度 | 89/89/89/89(Typ.)(CR≥10) | 顯示模式 | AHVA，常黑顯示，透射式 | |
推薦視角 | 全視角 | 響應時間 | 10/10 (Typ.)(Tr/Td) | |
色彩性能： | 白色坐標 | X:0.299; Y:0.315 | 支持顏色 | 16.7M (8-bit) |
色域 | 72% NTSC (CIE1931) | 亮度均勻性 | 1.18/1.25 (Typ./Max.)(9 points) |
四、友達18.5寸工業液晶模組G185HAN01.1電子詳情
幀頻率 : | 60Hz |
翻轉掃描 : | No |
五、友達18.5寸工業液晶模組G185HAN01.1信號詳情
信號電氣： | 輸入電流 | 0.8/1.0A (Typ./Max.) | 輸入電壓 | 5.0V (Typ.) | ||
功率消耗 | 4.0/5.5W (Typ./Max.) | 信號接口 | LVDS (2 ch, 8-bit) | |||
接口特征： | 位置 | 背面 | 類型 | 端子 | ||
信號詳情： | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
航空電子 | FI-XB30SSRLA-HF16 | 1.0mm | 30pins | 1pcs | LVDS-30P2C8B-160A | |
六、友達18.5寸工業液晶模組G185HAN01.1發光詳情
燈管特征： | 燈管類型 | WLED | 數量 | - | 位置 | 側入式光源 |
可換性 | - | 燈管形狀 | - | 燈管壽命 | 50K(Typ.) (Hours) | |
接口特征： | 位置 | 背面 | 類型 | 端子 | ||
燈管驅動： | 含LED驅動器 | |||||
