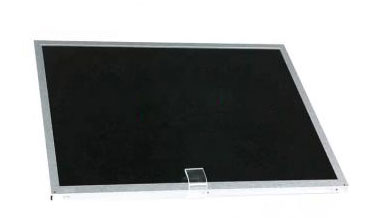

一、友達液晶模組G156HAB01.0 應用詳情
| 基礎信息： | 制造商 | 友達AUO | 型號 | G156HAB01.0 |
| 類型 | a-Si TFT-LCD , 液晶模組 | 應用產品 | 工業 |
| 對角尺寸 | 15.6" | | |
| 應用環境 : | 存儲溫度 | -20 ~ 60 °C | 工作溫度 | 0 ~ 50 °C |
| RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s2) |
| 典型特征 : | 白光LED背光，含LED驅動器，端子倒裝 |
二、友達液晶模組G156HAB01.0 結構詳情
| 像素特征 : | 解析度 | 1920(RGB)×1080, FHD | 點間距 | 0.05975×0.17925 (H×V) |
| 像素排列 | RGB垂直條狀 | 像素間距 | 0.17925×0.17925 (H×V) [141PPI] |
| 結構尺寸 : | 顯示區域 | 344.16(H) × 193.59(V) | 開口區域 | - |
| 外觀尺寸 | 361(H) × 227(V) | 外觀厚度 | 4.9 (Max.) |
| 外觀特征 : | 物理形狀 | 平面矩形 | 外觀樣式 | 薄屏 (PCBA平直, 厚度≤3.2mm) 寬高比16:9 (H:V) 風景肖像風景模式 |
| 寬高比 | 16:9 (H:V) | 風景肖像 | 風景模式 |
| 觸摸面板 : | 同時觸點 | 10點觸摸 | 觸摸面板 | On-Cell Touch |
| 觸摸控制器 | 含有控制器 | 信號類型 | USB |
| 安裝方式 : | Without |
| 其它參數 : | 重量 | 620g (Max.) | 表面處理 | Hard coating (7H) |
| 表面防護 | 帶蓋板 |
三、友達液晶模組G156HAB01.0 光學詳情
| 基礎信息 : | 顯示亮度 | 300 cd/m2 (Typ.) | 對比度 | 800:1 (Typ.) (透射) |
| 可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 顯示模式 | AHVA，常黑顯示，透射式 |
| 推薦視角 | 全視角 | 響應時間 | 25 (Typ.)(Tr+Td) |
| 色彩性能 : | 白色坐標 | Wx:0.313; Wy:0.329 | 支持顏色 | 16.2M (6-bit + FRC) |
| 色溫 | 6485K | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(5 points) |
| 1931色域 : | NTSC比值 | 49% | sRGB覆蓋率 | 68% |
| Adobe RGB覆蓋率 | 51% | DCI-P3覆蓋率 | 51% |
| Rec.2020覆蓋率 | 37% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友達液晶模組G156HAB01.0 電子詳情
| 幀頻率 : | 60Hz |
| 翻轉掃描 : | No |
| 功率總耗 : | 5.5W (Max.) |
五、友達液晶模組G156HAB01.0 信號詳情
| 信號電氣 : | 電壓供應 | 3.3V (Typ.) | 電流供應 | |
| 功率消耗 | 0.8W (Max.) |
| 信號類型 : | eDP (2 Lanes), eDP1.2 |
| 接口特征 : | 位置 | 背面 | 類型 | 端子 |
| 接口詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 |
| I-PEX | 20765-040E-11A | 0.5 mm | 40 pins | 1 pcs |
六、友達液晶模組G156HAB01.0 光源詳情
| 光源特征 : | 光源類型 | WLED | 數量 | - | 位置 | 側入式光源 |
| 是否可換 | - | 形狀 | - | 壽命 | 30K(Min.) Hours |
| 接口特征 : | 位置 | - | 類型 | 包含在屏信號接口中 |
| 光源驅動 : | 含LED驅動器 |
| 驅動電氣 : | 電壓供應 | 6/12/21V (Min./Typ./Max.) | 電流供應 | - |
| 功率消耗 | 4.15W (Max.) |
七、友達液晶模組G156HAB01.0 包裝詳情
| 包裝箱 : | 數量 | 重量 | 尺寸 |
| 16 pcs / box | 14.0 Kgs | 508×408×279 mm (L×W×H) |
