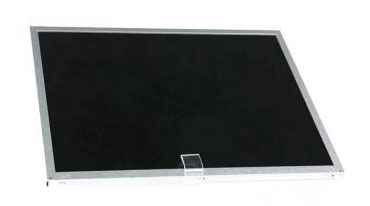

一、友達液晶模組G150XTN06.A應用詳情
| 基礎信息 : | 制造商 | 友達（AUO） | 型號 | G150XTN06.A |
| 類型 | a-Si TFT-LCD , 液晶模組 | 應用產品 | 工業 | |
| 對角尺寸 | 15" | 型號別名 | G101EVT05 V1 | |
| 應用環境 : | 存儲溫度 | -30 ~ 70 °C | 工作溫度 | -30 ~ 70 °C |
| RoHS | RoHS | 抗振性能 | ||
| 面板應用 : | 工業，戶外高亮 | |||
| 典型特征 : | 寬溫，超高亮度，白光LED背光，壽命大于5萬小時，含LED驅動器，端子正裝，6/8位灰階可選，表面霧面 | |||
二、友達液晶模組G150XTN06.A 結構詳情
| 像素特征 : | 解析度 | 1024(RGB)×768, XGA | 點間距 | 0.099×0.297 (H×V) |
| 像素排列 | RGB垂直條狀 | 像素間距 | 0.297×0.297 (H×V) [85PPI] | |
| 結構尺寸 : | 顯示區域 | 304.128(H) × 228.096(V) | 開口區域 | 311.9(H) × 236.85(V) |
| 外觀尺寸 | 326.5(H) × 253.5(V) | 外觀厚度 | 10.0 (Max.) | |
| 外觀特征 : | 物理形狀 | 平面矩形 | 外觀樣式 | - |
| 寬高比 | 4:3 (H:V) | 風景肖像 | 風景模式 | |
| 安裝方式 : | Side mounting holes (4-M3) on left, right bezel | |||
| 其它參數 : | 重量 | 1.00Kgs (Typ.) | 表面處理 | 霧面 |
三、友達液晶模組G150XTN06.A 光學詳情
| 基礎信息 : | 顯示亮度 | 1800 cd/m2 (Typ.) | 對比度 | 800:1 (Typ.) (透射) |
| 可視角度 | 80/80/70/80 (Typ.)(CR≥10) | 顯示模式 | TN，常白顯示，透射式 | |
| 推薦視角 | - | 響應時間 | 5.7/2.3 (Typ.)(Tr/Td) | |
| 色彩性能 : | 白色坐標 | Wx:0.313; Wy:0.329 | 支持顏色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色溫 | 6485K | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 | 60% | sRGB覆蓋率 | 84% |
| Adobe RGB覆蓋率 | 63% | DCI-P3覆蓋率 | 63% | |
| Rec.2020覆蓋率 | 45% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 顯示性能： | 3D技術 | 陽光下可視 | 反射率 | |
| - | 是 | - |
四、友達液晶模組G150XTN06.A 電子詳情
| 幀頻率 : | 60Hz |
| 翻轉掃描 : | No |
| 功率總耗: | 23.81W (Typ.) |
五、友達液晶模組G150XTN06.A信號詳情
| 信號電氣 : | 電壓供應 | 3.3V (Typ.) | 電流供應 | 1/1.2A (Typ./Max.) | ||
| 功率消耗 | 3.3/3.96W (Typ./Max.) | |||||
| 信號類型 : | LVDS (1 ch, 6/8-bit) | |||||
| 接口特征 : | 位置 | 背面 | 類型 | 端子 | ||
| 接口詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
| 信盛精工 | MSB240420HD | 1.25 mm | 20pins | 1pcs | LVDS-20P1C8B-135A | |
六、友達液晶模組G150XTN06.A光源詳情
| 光源特征 : | 光源類型 | WLED | 數量 | - | 光源壽命 | 50K(Min.) (Hours) | |
| 是否可換 | No | 形狀 | - | 光源位置 | 側入式光源(底部) | ||
| 接口特征： | 位置 | - | 類型 | 端子 | |||
| 接口詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | ||
| 恩得利 | 3806K-F12N-03L | 1.25 mm | 12pins | 1 pcs | |||
| 光源驅動 : | 含LED驅動器 | ||||||
| 驅動電氣 : | 電壓供應 | 12.0±1.2V | 電流供應 | 1.71/1.88A (Typ./Max.) | |||
| 功率消耗 | 20.51/22.49W (Typ./Max.) | ||||||
七、友達液晶模組G150XTN06.A包裝詳情
| 包裝箱 : | 每箱數量 | 重量 | 包裝箱尺寸 |
| 14pcs / box | 16.5 Kgs (Max.) | 430×370×350 mm (L×W×H) |
