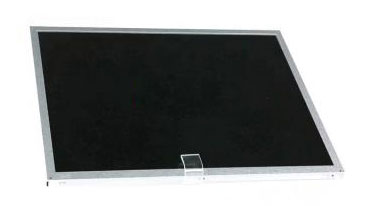

一、友達液晶模組G150XAN01.2應用詳情
| 基礎信息 : | 制造商 | 友達（AUO） | 型號 | G150XAN01.2 |
| 類型 | a-Si TFT-LCD , 液晶模組 | 應用產品 | 工業 | |
| 對角尺寸 | 15" | 型號別名 | G101EVT05 V1 | |
| 應用環境 : | 存儲溫度 | -20 ~ 70 °C | 工作溫度 | -20 ~ 70 °C |
| RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s2) | |
| 面板應用 : | 工業 | |||
| 典型特征 : | 白光LED背光，壽命大于5萬小時，含LED驅動器，端子正裝，表面霧面 | |||
二、友達液晶模組G150XAN01.2結構詳情
| 像素特征 : | 解析度 | 1024(RGB)×768, XGA | 點間距 | 0.099×0.297 (H×V) |
| 像素排列 | RGB垂直條狀 | 像素間距 | 0.297×0.297 (H×V) [85PPI] | |
| 結構尺寸 : | 顯示區域 | 304.128(H) × 228.096(V) | 開口區域 | 309.9×236.3mm |
| 外觀尺寸 | 326.5(H) × 253.5(V) | 外觀厚度 | 6.8 (Max.) | |
| 外觀特征 : | 物理形狀 | 平面矩形 | 外觀樣式 | - |
| 寬高比 | 4:3 (H:V) | 風景肖像 | 風景模式 | |
| 安裝方式 : | Side mounting holes (4-M3) on left, right bezel | |||
| 其它參數 : | 重量 | 660g (Max.) | 表面處理 | 霧面，Hard coating (3H) |
三、友達液晶模組G150XAN01.2光學詳情
| 基礎信息 : | 顯示亮度 | 500 cd/m2 (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
| 可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 顯示模式 | MVA，常黑顯示，透射式 | |
| 推薦視角 | 全視角 | 響應時間 | 25 (Typ.)(Tr+Td) | |
| 色彩性能 : | 白色坐標 | Wx:0.300; Wy:0.329 | 支持顏色 | 16.2M (6-bit + FRC) |
| 色溫 | 6485K | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 | 60% | sRGB覆蓋率 | 78% |
| Adobe RGB覆蓋率 | 62% | DCI-P3覆蓋率 | 62% | |
| Rec.2020覆蓋率 | 45% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友達液晶模組G150XAN01.2 電子詳情
| 幀頻率 : | 60Hz |
| 翻轉掃描 : | No |
| 功率總耗: | 9.2W (Typ.) |
五、友達液晶模組G150XAN01.2信號詳情
| 信號電氣 : | 電壓供應 | 3.3V (Typ.) | 電流供應 | 0.42/0.51A (Typ./Max.) | ||
| 功率消耗 | 1.39/1.68W (Typ./Max.) | |||||
| 信號類型 : | LVDS (1 ch,8-bit) | |||||
| 接口特征 : | 位置 | 背面 | 類型 | 端子 | ||
| 接口詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
| 信盛精工 | MSCK2407P30 | 1.0 mm | 30pins | 1pcs | ||
六、友達液晶模組G150XAN01.2 光源詳情
| 光源特征 : | 光源類型 | WLED | 數量 | - | 光源壽命 | 50K(Min.) (Hours) |
| 是否可換 | No | 形狀 | - | 光源位置 | 側入式光源 | |
| 接口特征： | 位置 | - | 類型 | 包含在屏信號接口中 | ||
| 含LED驅動器 | ||||||
| 驅動電氣 : | 電壓供應 | 12.0V | 電流供應 | 0.65/0.71A (Typ./Max.) | ||
| 功率消耗 | 7.75/8.5W (Typ./Max.) | |||||
七、友達液晶模組G150XAN01.2包裝詳情
| 包裝箱 : | 每箱數量 | 重量 | 包裝箱尺寸 |
| 18pcs / box | 15Kgs (Max.) | 413×266×359 mm (L×W×H) |
