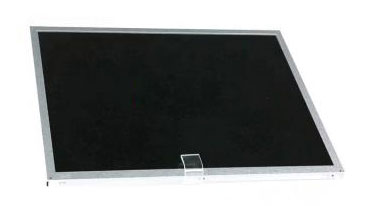

一、友達液晶模組G150XTN06.C 應用詳情
| 基礎信息 : | 品牌 | 友達（AUO） | 型號名稱 | G150XTN06.C |
| 屏幕類型 | a-Si TFT-LCD , 液晶模組 | |||
| 屏幕尺寸 | 15.0吋 | 適用于 | 工業，戶外高亮 | |
| 最大額定 : | 工作溫度 | -30 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
| RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s2) | |
| 典型特征 : | 寬溫，高亮度，白色LED背光，背光壽命大于5萬小時，含LED驅動器，6/8位灰階可選 | |||
二、友達液晶模組G150XTN06.C 光學詳情
| 基礎信息 : | 亮度(cd/m2) | 800 (Typ.) | 對比度 | 800:1 (Typ.) (透射) |
| 最佳角度 | - | 響應速度 | 5.7/2.3 (Typ.)(Tr/Td) ms | |
| 可視角度 | 80/80/70/80 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |
| 色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 顏色數量 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色溫 | 6485K | 白場變動 | 1.25/1.33 (Typ./max.)(9 points) | |
| 1931色域 : | NTSC比值 | 60% | sRGB覆蓋率 | 84% |
| Adobe RGB覆蓋率 | 63% | DCI-P3覆蓋率 | 63% | |
| Rec.2020覆蓋率 | 45% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 顯示性能 : | 陽光下可視性 | 是 | 透射率 | - |
三、友達液晶模組G150XTN06.C 結構詳情
| 像素特征 : | 分辨率 | 1024(RGB)×768, XGA | 像素配置 | RGB垂直條狀 |
| 點間距(W×H) | 0.099×0.297 mm | 像素間距(W×H) | 0.297×0.297 mm [85PPI] | |
| 物理尺寸 : | 顯示尺寸 | 304.128(W)×228.096(H) mm | 外觀尺寸 | 326.5(W)×253.5(H) mm |
| 可視尺寸 | 311.9(W)×236.85(H) mm | 外觀厚度 | 10.0 (Max.) mm | |
| 外觀特征 : | 物理形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比(W:H) | 4:3 | 外觀樣式 | - | |
| 安裝方式 : | Side mounting holes (4-M3) on left, right bezel | |||
| 其它細節 : | 重量 | 1.00Kgs (Max.) | 表面處理 | 抗反射處理 |
四、友達液晶模組G150XTN06.C 電子詳情
| 刷新頻率 : | 60Hz |
| 翻轉掃描 : | No |
| 功率總耗 : | 12.23W |
五、友達液晶模組G150XTN06.C 信號詳情
| 信號電氣 : | 輸入電流 | - | 輸入電壓 | ||
| 功率消耗 | - | 信號接口 | eDP (1 Lane) | ||
| 接口特征 : | 位置 | - | 類型 | 端子 | |
六、友達液晶模組G150XTN06.C 發光詳情
| 燈管特征 : | 燈管類型 | WLED | 數量 | - | 位置 | 側入式光源(頂部和底部) |
| 可換性 | No | 燈管形狀 | - | 燈管壽命 | 50K (Min.) 小時 | |
| 接口特征 : | 位置 | - | 類型 | 端子 | ||
| 信號詳情 : | 品牌 | 型號 | 腳距 | 腳數 | 腳數 | 數量 |
| 恩得利 | 3808K-F06N-12R | 1.25 mm | 1.25 mm | 6 pins | 1 pcs | |
| 燈管驅動 : | 含LED驅動器 | |||||
| 驅動電氣 : | 輸入電壓 | 12.0±1.2V | 輸入電流 | 0.74/0.82A (Typ./Max.) | ||
| 功率消耗 | 8.93/9.79W (Typ./Max.) | |||||
