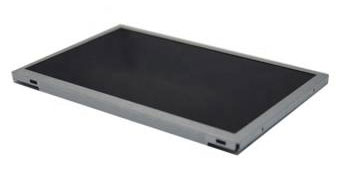

一、友達液晶模組A090VW01 V3 應用詳情
| 基本信息 : | 面板品牌 | 友達AUO | 面板型號 | A090VW01 V3 |
| 面板尺寸 | 9英寸 | 面板應用 | 工業，數碼相框，便攜式DVD | |
| 面板類型 | a-Si TFT-LCD , 液晶模組 | |||
| 工作環境 : | 工作溫度 | -10 ~60 °C | 存儲溫度 | -20 ~ 70 °C |
| RoHS狀態 | RoHS | 耐振動性 | - | |
| 典型特征 : | 白光LED背光，上/下/左/右翻轉顯示，表面霧面 | |||
二、友達液晶模組A090VW01 V3 結構詳情
| 像素特征 : | 像素數量 | 800×480(RGB), WVGA | 點間距 | 0.249×0.0765 (H×V) |
| 像素布局 | RGB水平條狀 | 像素間距 | 0.249×0.2295 (H×V) [104PPI] | |
| 結構尺寸 : | 顯示區域 | 199.2(H) × 110.16(V) | 可視區域 | 201.2(H) × 112.16(V) |
| 外觀尺寸 | 211.7(H) × 125(V) | 外觀厚度 | 4.6 (Typ.) | |
| 外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比 | 16:9 (H:V) | 外觀形狀 | - | |
| 其它特征 : | 重量 | 220g (Typ.) | 表面處理 | 霧面，Hard coating (3H) |
三、友達液晶模組A090VW01 V3光學詳情
| 基本信息 : | 面板亮度 | 250 cd/m2 (Typ.) | 對比度 | 500:1 (Typ.) (透射) |
| 可視角度 | 70/70/55/70 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |
| 最佳視角 | - | 反應時間 | 4/12 (Typ.)(Tr/Td) | |
| 色彩性能 : | 白色色度 | Wx:0.300; Wy:0.320 | 顯示顏色 | 16.7M (6-bit + Hi-FRC) |
| 色溫 | 7351K | 亮度變動 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 | 64% | sRGB覆蓋率 | 63% |
| Adobe RGB覆蓋率 | 48% | DCI-P3覆蓋率 | 48% | |
| Rec.2020覆蓋率 | 34% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友達液晶模組A090VW01 V3電子詳情
| 工作頻率 : | 60Hz |
| 翻轉掃描 : | No |
| 功率消耗 : | 2.1W (Typ.) |
五、友達液晶模組A090VW01 V3 背光詳情
| 背光特征 : | 燈管類型 | WLED | 是否可換 | No | 燈管壽命 | 10K(Typ.) (Hours) |
| 數量 | 3S8P | 燈管形狀 | 陣列 | 位置 | 側入式光源 | |
| 接口特征 : | 類型 | 包含在屏信號接口中 | 位置 | - | 燈管驅動 | 含LED驅動器 |
| 驅動電氣 : | 電壓輸入 | 9.6V (Typ.) | 電流輸入 | 200mA (Typ.) | ||
| 功耗 | 1.92W (Typ.) | |||||
六、友達液晶模組A090VW01 V3信號詳情
| 信號系統 : | TTL (1 ch, 8-bit) + SPI | 信號邏輯電壓 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||
| 信號電氣 : | 電壓輸入 | 3.3/5.5/-5.5/10/-13V (Typ.) | 電流輸入 | 3.7/29/9.2/0.5/0.5mA (Typ.)(IDD/IDPA/IDNA/IGH/IGL) | ||
| 接口特征 : | 類型 | FPC | 位置 | - | ||
| 端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
| 0.5 mm | 34 pins | 2 pcs | ||||
七、友達液晶模組A090VW01 V3包裝詳情
| 包裝箱 : | 數量 | 重量 | 尺寸 (L×W×H) |
| 30 pcs / 箱 | 9.0 Kgs | 520×340×250 mm (L×W×H) |
